I. قاتل الأشكال السطحية غير المرئية: "تشويه الإسقاط" الذي لا مفر منه
عند مناقشة التصحيح الدقيق لـ CGH (الهولوغرام الحسابي)، يخلط العديد من الزملاء بسهولة بين مفهومين: أحدهما هو التشوه الهندسي الناتج عن تصميم المسار البصري، والآخر هو الخطأ المباشر في موضع الكتابة لمعدات الطباعة الحجرية نفسها. في الواقع، هذان "سائقان خلف الكواليس" مختلفان تمامًا.
يشير خطأ موضع الكتابة المباشرة إلى الانحراف الموضعي الفيزيائي الناتج عن الحركة الميكانيكية أو الخياطة المنسقة أثناء النقش النانوي في آلة الطباعة الحجرية أو مرحلة الكتابة المباشرة لشعاع الإلكترون. هذا يختبر قدرات الأجهزة لمعدات التصنيع.
التشويه الذي سنركز عليه اليوم موجود بالكامل ضمن تصميم المسار البصري لـ CGH.
عند فحص الأسطح غير الكروية أو ذات الشكل الحر عالية الترتيب، نظرًا للخصائص ذات الزاوية الكبيرة وغير المحورية لتصميم المسار البصري، فإن الشعاع المسقط على الركيزة CGH ينتج بشكل طبيعي تمددًا هندسيًا غير خطي أو ضغطًا مشابهًا لـ "مرآة بيت المرح". بمجرد وجود تشويه التصميم هذا، فإنه سوف يسبب "تشوه مكاني" لأطراف الحيود على CGH.
1. جوهر تحويل واجهة الموجة وتنسيق التحويل
تتمثل المهمة الأساسية لـ CGH في تحويل خرج الموجة الكروية القياسية (أو الموجة المستوية) بواسطة مقياس التداخل إلى واجهة موجة تتطابق تمامًا مع السطح شبه الكروي الذي يتم قياسه. ولتحقيق هذا التحول المعقد لواجهة الموجة، يتم تشكيل علاقة رسم خرائط معقدة وغير خطية بين وحدات البكسل الفردية الموجودة على كاشف مقياس التداخل ومواقعها الفعلية على السطح المقاس.
2. المظاهر البصرية لتشويه الإسقاط
يؤدي هذا التعيين غير الخطي مباشرة إلى تشويه الإسقاط. وفي الفحص الهندسي، يظهر ذلك بشكل مرئي على شكل تشويه لهندسة المكون المقاس في النتائج. على سبيل المثال:
◆ تظهر المرآة الدائرية في الواقع على شكل قطع ناقص في نتائج اختبار التداخل؛
◆ تظهر المرآة التي هي في الواقع مربعة الشكل على شكل شبه منحرف في النتائج.
مثال كمي: تشير الدراسات إلى أنه بالنسبة للأسطح غير الكروية ذات الانحرافات الكبيرة، يمكن أن يصل "انحراف التكبير في المواضع الشعاعية المختلفة" الناجم عن تشويه تصوير CGH إلى حد أقصى يبلغ 2.7:1! هذا الحجم يتجاوز بكثير نطاق التسامح للمكونات البصرية العادية.
3. التأثير السلبي القاتل على تحليل الانحراف
لا يؤدي هذا التشويه إلى تشويه الصورة السطحية فحسب، بل على نحو أكثر خطورة، فهو يحول الانحرافات ذات الترتيب المنخفض إلى انحرافات كبيرة ذات ترتيب عالٍ. وهذا يعني أن تحليل الخطأ السطحي الذي يقدمه مقياس التداخل غير صحيح بالأساس. سيؤدي استخدام هذه البيانات الخاطئة لتوجيه أدوات آلة التلميع CNC إلى اتخاذ قرارات غير صحيحة لتصحيح الشكل.

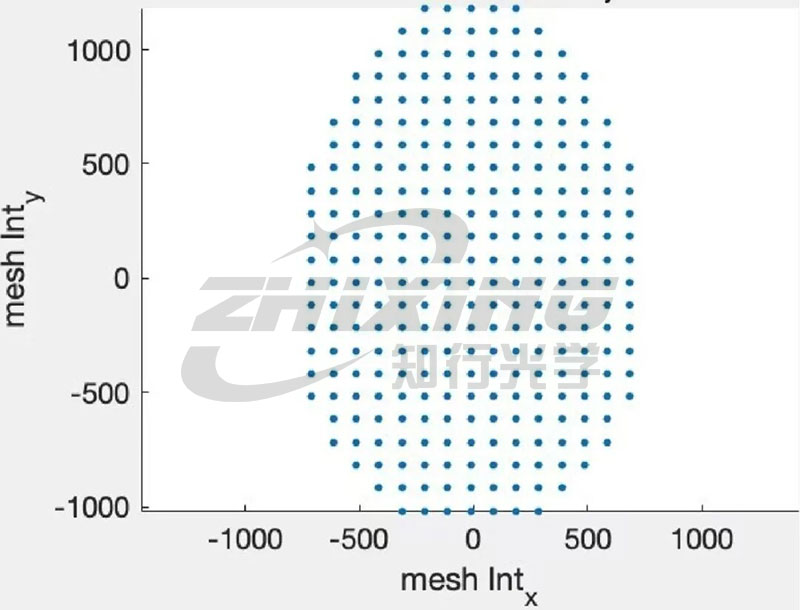

كشف التداخل لتوزيع النقاط في النمط

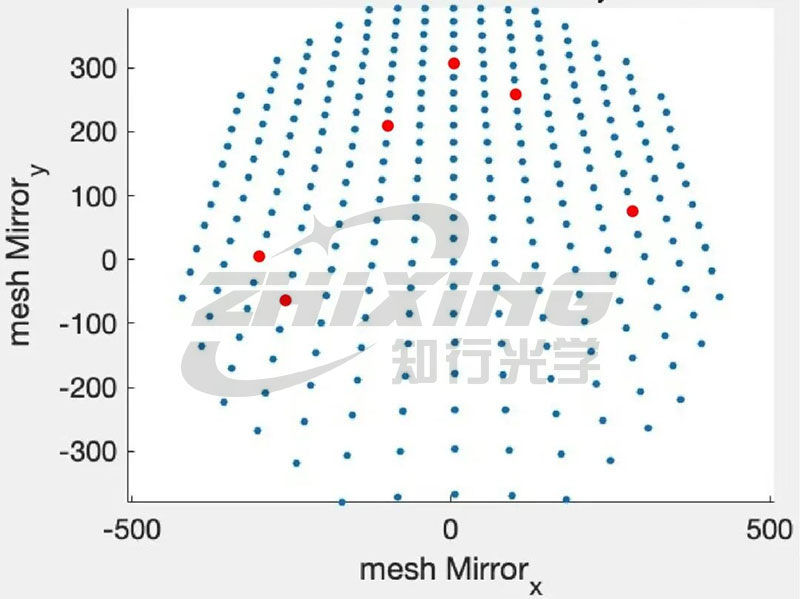

توزيع النقاط على السطح الكروي المراد قياسه
ثانيا. رفض التلميع غير الفعال: تصحيح التشويه هو المفتاح الوحيد للتغلب على الاختناقات في معالجة الأسطح شبه الكروية
في التصنيع فائق الدقة، يمكن أن يؤدي التشوه غير المصحح في مصدر الفحص إلى تفاعل متسلسل قاتل:
1. عدم القدرة على تقارب شكل السطح: بسبب إدخال الانحرافات ذات الترتيب العالي، فإن خطأ المكونات في نطاقات تردد محددة يزداد بدلاً من أن يتناقص مع كل دورة تلميع، مما يؤدي إلى حلقة مفرغة في التصنيع.
2. وقت الآلة الضائع: تقضي آلات التلميع CNC قدرًا كبيرًا من الوقت في "إصلاح" الأخطاء المشوهة وغير الموجودة، مما يؤدي إلى استخدام منخفض للغاية للآلة.
3. انخفاض حاد في الإنتاجية: بالنسبة للأسطح شبه الكروية ذات الفتحة العددية العالية (NA) أو الأسطح ذات الشكل الحر المعقدة، يمكن أن تتسبب التشوهات الهندسية الدقيقة في فشل النظام البصري بأكمله في تلبية معايير الأداء.
باختصار، يوفر فحص CGH بدون تصحيح التشوه فقط صورة سطحية مشوهة. فقط من خلال تصحيح التشوه الصارم، والتصحيح الشامل لتحويل الإحداثيات غير الخطية الناجم عن المبادئ الفيزيائية، يمكن أن تكون بيانات شكل السطح المقاسة بواسطة مقياس التداخل دقيقة. عندها فقط يمكن للأداة الآلية "التوجيه والتصويب" وتحقيق تعويض دقيق حقًا.

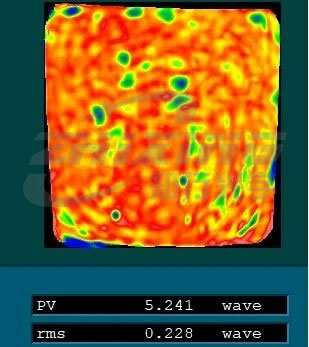

اختبار البيانات قبل تصحيح التشويه (المرآة مربعة).

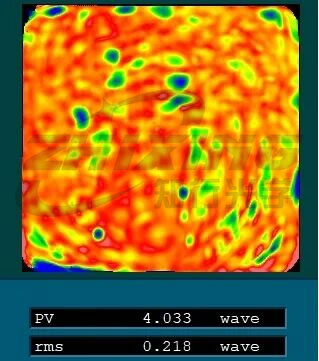

بيانات الاختبار بعد تصحيح التشويه (المرآة مربعة).
ثالثا. نسعى إلى الدقة المطلقة مع السعي أيضًا لتحقيق الكفاءة القصوى

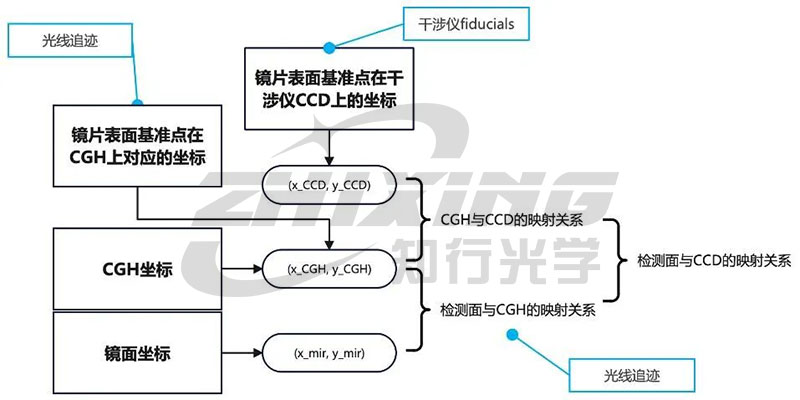

في الماضي، ترددت العديد من الشركات المصنعة للبصريات في تنفيذ تصحيح التشوه لأن الطرق التقليدية كانت تعتمد على آلات قياس الإحداثيات عالية الدقة (CMMs) لقياس كل خط ونقطة على حدة. ولم يتطلب ذلك استثمارًا كبيرًا في المعدات فحسب، بل اشتمل أيضًا على عملية اختبار مرهقة وتستغرق وقتًا طويلاً، حيث أدى التثبيت الثانوي إلى ظهور أخطاء جديدة في تحديد المواقع. لحل مشكلة الصناعة هذه بشكل كامل، قمنا بحجز علامات الإحداثيات الثابتة مسبقًا داخل منطقة المحاذاة المحيطة بمنطقة CGH الرئيسية، ثم استخدمنا بعد ذلك خوارزميات تتبع الأشعة المتقدمة لتصحيح التشوه في الموقع. تعمل هذه الترقية على دمج تصحيح التشوه بشكل كامل في عملية الفحص اليومية:
◆ يلغي الحاجة إلى أجهزة CMM التقليدية، وإزالة القياسات المعقدة غير المتصلة بالإنترنت وأخطاء التثبيت؛
◆ تعمل إعادة البناء الهندسي المباشر المستندة إلى تتبع الشعاع على تحسين كفاءة الفحص والتصحيح بشكل كبير مع ضمان دقة التصحيح المطلقة، مما يضمن أن فحص السطح اللاكروي عالي الدقة لم يعد يمثل عنق الزجاجة أمام القدرة الإنتاجية على خط الإنتاج.

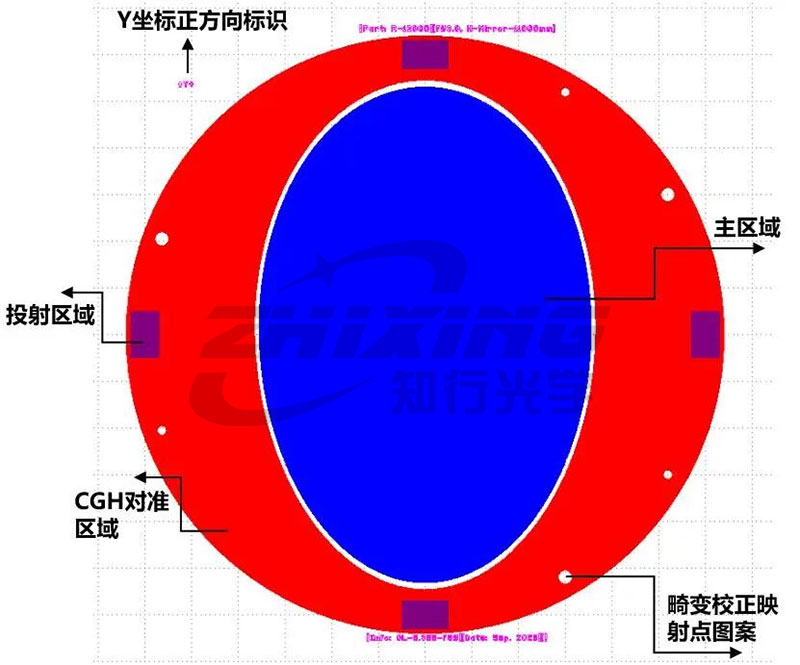

مخطط تخطيط CGH العام

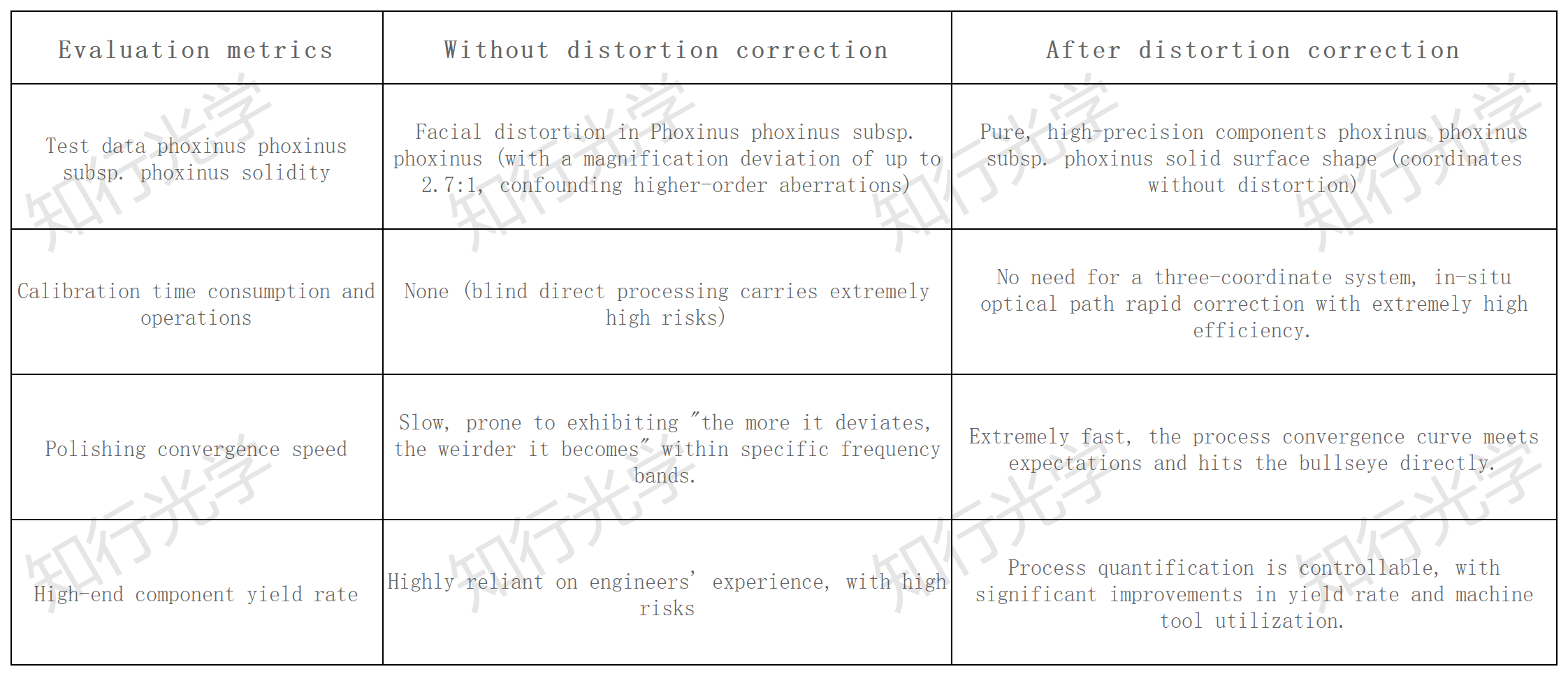

رابعا. المعركة المزدوجة بين الكفاءة والدقة: ما حجم الفرق بين إجراء المعايرة وعدم إجرائها؟
V. اختر CGHs عالية الجودة لضمان فعالية كل خطوة تلميع
تتعلق المرحلة التالية من التصنيع البصري الدقيق بالدقة المطلقة، ولكن الأهم من ذلك، يتعلق بالتحكم في معدلات النفايات وكفاءة الإنتاج.
باعتبارنا خبيرًا في تخصيص CGH، فإن كل CGH نقدمه لا يتميز بجودة نمط مستوى النانو الصغير فحسب، بل يأتي أيضًا قياسيًا مع حل تصحيح التشوه عالي الدقة وعالي الكفاءة. نحن نستخدم الابتكار التكنولوجي لتبسيط العمليات وتعزيز الدقة في ورشة العمل الخاصة بك.
ارفض التلميع غير الفعال وقل وداعًا لمعالجة الانحرافات. دعونا نستخدم "مساطر" دقيقة وفعالة حقًا لحماية المعالجة الضوئية عالية الدقة الخاصة بك!
