في مجال الطيران الحديث، تعد الأنظمة البصرية بالأشعة تحت الحمراء بمثابة "عيون" حمولات الأقمار الصناعية المتخصصة. خاصة مع الزيادة الكبيرة في عمليات نشر كوكبة الفضاء التجارية ومهمات استكشاف الفضاء السحيق، أصبحت جودة توصيل حمولات الأشعة تحت الحمراء عالية الأداء مقياسًا رئيسيًا للقوة التكنولوجية. ومع ذلك، فإن البحث والتطوير وإنتاج عدسات الأشعة تحت الحمراء واجه دائمًا تحديين رئيسيين: صعوبات المحاذاة الناجمة عن عدم رؤية ضوء الأشعة تحت الحمراء، وعدم اليقين في الجودة الناجم عن الخصائص الكامنة في مواد الأشعة تحت الحمراء. 1. المهمة الأساسية: لماذا نركز بشدة على اختبار "واجهة الموجة المرسلة"؟ في مجال الضوء المرئي، عادةً ما يضمن تلبية معايير شكل وحجم السطح الأداء البصري.
لكن في مجال الأشعة تحت الحمراء (خصوصًا عند استخدام مواد مثل الجرمانيوم والسيليكون)، فإن هذا ليس كافيًا على الإطلاق. يتركز عملاء Zhixing Optics بشكل أساسي في مجالات حمولة الأقمار الصناعية التجارية والأنظمة الإلكترونية البصرية المتطورة. في مواجهة هذه المهمات ذات الموثوقية العالية، لماذا نؤكد على ضرورة اختبار واجهة الموجة المرسلة؟
◆ "المصيدة الخفية" لمعامل الانكسار: على عكس الزجاج البصري التقليدي، يتأثر استقرار معامل الانكسار (n) للمواد تحت الحمراء بشكل كبير بعملية النمو. حتى لو كانت دقة شكل السطح للمكونات المعالجة عالية للغاية، إذا كان هناك عدم تجانس في معامل الانكسار داخل المادة، فسيظل ذلك يؤدي إلى انحرافات خطيرة في النظام.
◆تقييم الأداء الشامل: مجرد اكتشاف شكل السطح يكشف فقط عن "السطح". من خلال اختبار واجهة الموجة المرسلة، يمكننا إجراء تقييم شامل لتقلبات معامل الانكسار والضغط الداخلي وأخطاء شكل السطح داخل المادة. هذه طريقة علمية أساسية لضمان الأداء النهائي لواجهة الموجة لمكونات الأشعة تحت الحمراء الفردية وحتى النظام المجمع.
◆ ضمان موثوقية الحمولات في المدار: بالنسبة لحمولات الأشعة تحت الحمراء العاملة في الفضاء، يمكن أن تؤدي تشوهات واجهة الموجة حتى الدقيقة إلى عدم وضوح التعرف على الأهداف البعيدة. يعد اكتشاف واجهة الموجة المرسلة هو الخط الأخير للدفاع عن الجودة لضمان أن تكون الحمولات "مرئية بوضوح ومقاسة بدقة" في البيئات المعقدة. 2. الاختناقات الأساسية: "النقطة العمياء المرئية" في الكشف بالأشعة تحت الحمراء على الرغم من أن اكتشاف واجهة الموجة المرسلة أمر بالغ الأهمية، إلا أن هناك عقبات لا يمكن التغلب عليها في التشغيل الفعلي: "عملية التعتيم" غير فعالة: نظرًا لطول موجة العمل غير المرئي، هناك نقص في التوجيه البديهي عند ضبط تركيز مقياس التداخل وإحداثيات الكائن المقاس، مما يؤدي إلى دورات إعداد وضبط طويلة للغاية ويؤثر بشكل خطير على جداول التسليم. فقدان الحساسية بسبب الطول الموجي الطويل: هذا هو القيد المادي للكشف عن الأشعة تحت الحمراء. تتميز مقاييس التداخل بالأشعة تحت الحمراء بأطوال موجية طويلة، وتكون حساسية المسار البصري لتغيرات الوضع أقل بكثير من حساسية الضوء المرئي. وهذا يعني أن دقة تحديد الموضع والوضعية محدودة بشكل طبيعي في نطاق الأشعة تحت الحمراء. سيؤدي هذا التثبيت غير الدقيق للموقف بسبب خصائص الطول الموجي إلى حدوث أخطاء اختلال كبيرة سيتم ترحيلها إلى البيانات السطحية النهائية، مما يؤدي إلى انحرافات في نتائج القياس وعدم القدرة على إعادة إنتاج الخصائص الفيزيائية الحقيقية للمواد الخام بدقة. 3. حل Zhixing: تقنية تكامل CGH ذات الطول الموجي المزدوج - التوجيه المرئي، قياس الأشعة تحت الحمراء لتلبية المتطلبات الصارمة للعملاء ذوي الأحمال عالية الدقة، طورت Zhixing Optics حل CGH ثنائي الطول الموجي عبر النطاق. نحن نجعل الضوء المرئي (632.8 نانومتر) "دليلًا رقميًا" لضوء الأشعة تحت الحمراء، مما يجعل الكشف عن واجهة موجة الإرسال أمرًا بديهيًا وفعالاً.
◆ تصميم "صورة واحدة، موجتان" على المستوى المادي: على ركيزة كوارتز واحدة عالية النقاء، من خلال تشفير الطور الدقيق، نقوم في نفس الوقت بزرع منطقة محاذاة الضوء المرئي ومنطقة تعويض الموضع الصفري للأشعة تحت الحمراء.

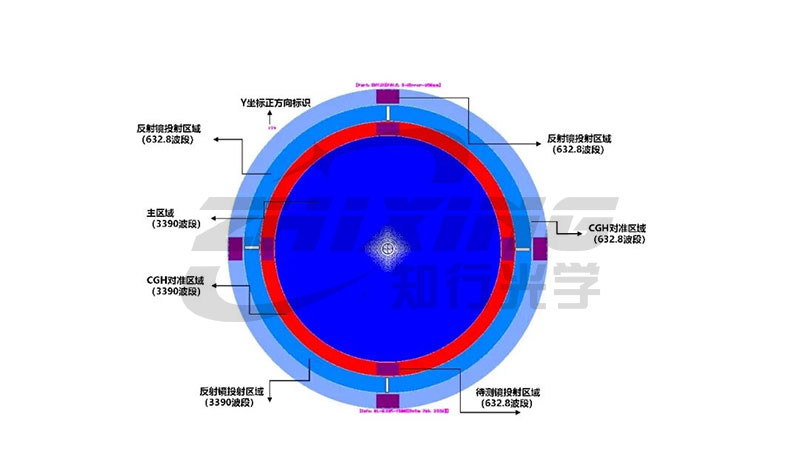

مخطط تخطيط CGH مشترك ومرئي بالأشعة تحت الحمراء
◆المرحلة 1: القفل المرجعي السريع للضوء المرئي. باستخدام مقياس تداخل أحمر مرئي بالعين المجردة، يتم ضبط CGH وعنصر الأشعة تحت الحمراء قيد الاختبار بسرعة على اتجاه محوري على مستوى دون الميكرون. تزيل هذه الخطوة التداخل الناتج عن المحاذاة الهندسية الخاطئة، مما يوفر توجيهًا مكانيًا دقيقًا للتقييم اللاحق لتجانس المواد.

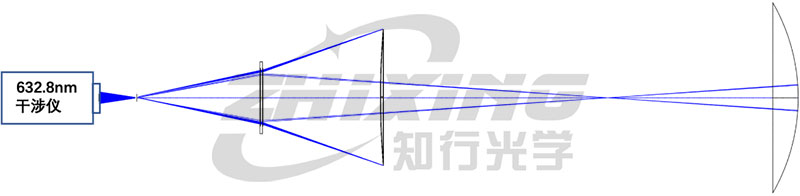

مخطط المسار البصري لمحاذاة الضوء المرئي
◆المرحلة الثانية: قياس واجهة الموجة بالأشعة تحت الحمراء. نظرًا لأن المناطق المرئية والأشعة تحت الحمراء تشترك في نفس مجموعة المراكز الهندسية ذات الأنماط الدقيقة/النانوية، فإن النظام يحقق تلقائيًا محاذاة مثالية بعد التبديل إلى مقياس تداخل الأشعة تحت الحمراء. يمكن لبيانات واجهة الموجة المرسلة التي تم التقاطها في هذه المرحلة أن تعكس بدقة وموضوعية الخصائص الفيزيائية الشاملة للمكون.

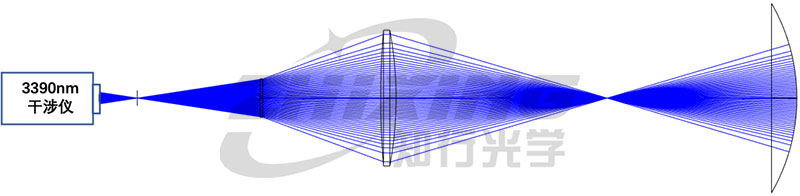

مخطط المسار البصري بالأشعة تحت الحمراء
4. النقل الدقيق عبر النطاق: دعم الأحمال عالية الموثوقية
تضمن طريقة محاذاة الطول الموجي التي تم تطويرها بشكل مستقل المحاذاة المكانية لمحور محاذاة الضوء الأحمر ومحور اختبار الأشعة تحت الحمراء. لا يؤدي هذا "المرحل المرجعي" إلى تقصير وقت المحاذاة بأكثر من 80% فحسب، بل الأهم من ذلك، أنه يوفر "تقرير فحص سلامة واجهة الموجة" الحقيقي والمغلق لتقييم جودة الأحمال المتطورة.
القفزة في الكفاءة:
◆ تحسين الكفاءة: تم تقليل وقت المحاذاة من "ساعات" إلى "دقائق".
◆حلقة مغلقة للجودة: تحقق حقًا تقييمًا كامل الأبعاد لشكل السطح والأبعاد وتوحيد معامل انكسار المواد، مما يقلل بشكل كبير من مخاطر تكامل النظام.
خاتمة
تتفهم شركة ZhiXing Optics بعمق السعي لتحقيق الدقة القصوى للأحمال عالية الموثوقية. نحن نضيء "النقطة العمياء" بالأشعة تحت الحمراء من خلال تقنية التصور ونستخدم حلول الكشف عن واجهة موجة الإرسال عالية الدقة لحمايتك من المخاطر المادية وحماية كل واجهة موجة أساسية.
