01 ما هي لوحة القرار USAF 1951؟
USAF 1951 (هدف قرار القوات الجوية الأمريكية 1951) هو أحد أهداف اختبار الدقة القياسية الأكثر استخدامًا على نطاق واسع في العالم. وهو يتألف من ترتيب قياسي من الخطوط السوداء والبيضاء، ويستخدم للحكم على أصغر التفاصيل التي يمكن للنظام البصري حلها. بكل بساطة: عدد الخطوط التي يمكن للعدسة فصلها بوضوح يمثل قدرتها على التحليل.
تشمل التطبيقات الشائعة ما يلي:
◆التحقق من البحث والتطوير للعدسة
◆اختبار الرؤية الصناعية
◆تقييم النظام المصغر
◆قبول النظام البصري
02 ما هي المجموعة والعنصر في لوحة القرار؟
يتكون نمط USAF 1951 من مجموعات وعناصر متعددة. تحتوي كل مجموعة على 6 عناصر، كل عنصر يتوافق مع تردد مكاني مختلف (LP/mm).
كلما زاد العدد: كلما كانت الخطوط أدق، وكان الاختبار أكثر صعوبة.
03 كيفية استخدام USAF 1951 بشكل صحيح؟
الخطوة 1: إعداد نظام الاختبار
يتضمن هذا عادةً ما يلي:
◆مصدر الضوء (إضاءة موحدة)
◆مجلس القرار USAF
◆العدسة تحت الاختبار
◆كاميرا CCD/CMOS
◆برامج العرض والتحليل
مسار الاختبار الأساسي:
مصدر الضوء ← لوحة دقة القوات الجوية الأمريكية ← العدسة قيد الاختبار ← المستشعر ← تحليل الصورة
ملحوظات:
◆التأكد من الإضاءة الموحدة
◆تركيز دقيق
◆ قم بمحاذاة المحور البصري بأكبر قدر ممكن
◆تجنب اهتزاز النظام
الخطوة 2: ابحث عن أوضح موضع تصوير
اضبط الطول البؤري أو مسافة العمل لتحقيق الوضوح الأمثل للصورة.
هذه هي الخطوة الأكثر أهمية التي تؤثر على النتائج.
الخطوة 3: لاحظ "هل لا يزال من الممكن فصلهما؟"
افحص الصورة:
ما هي المجموعة، وما هي الخطوط السوداء والبيضاء للعنصر التي لا يزال من الممكن فصلها بوضوح؟
معايير الحكم:
خطوط سوداء وبيضاء يمكن تمييزها بوضوح
خطوط ممزوجة أو رمادية اللون أو لا يمكن تمييزها
يمثل النمط الأخير الذي يمكن التعرف عليه الحد الأعلى لدقة النظام.
04 كيفية التحويل إلى lp/mm؟

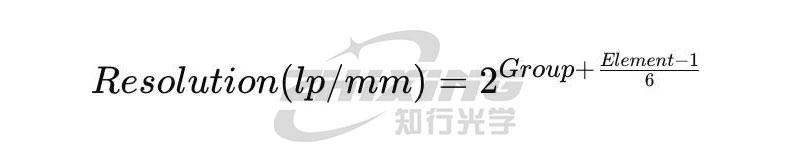

تتوافق كل مجموعة/عنصر مع تردد مكاني ثابت. صيغة التحويل:
على سبيل المثال:
◆المجموعة 5، العنصر 3
◆يتوافق مع حوالي 20 لتر/مم
lp/mm (أزواج الخطوط/mm) = عدد الخطوط السوداء والبيضاء التي يمكن تمييزها لكل ملليمتر

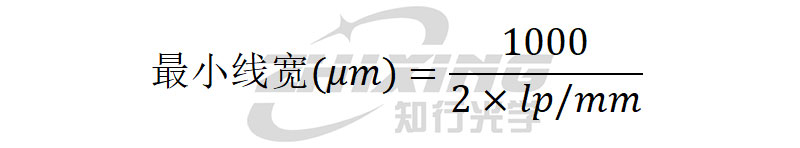

الحد الأدنى لعرض الخط = عرض خط واحد أسود أو أبيض
العلاقة بين الاثنين:
05 كيفية تحديد موثوقية نتائج الاختبار؟

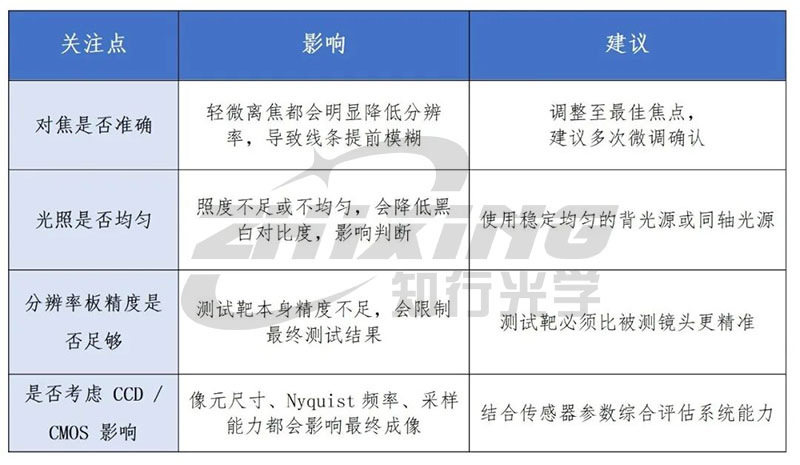

في كثير من الأحيان، لا ترجع الاختبارات غير الدقيقة إلى مشاكل في العدسة، بل إلى مشاكل في منهجية الاختبار.
القراءة الموصى بها:

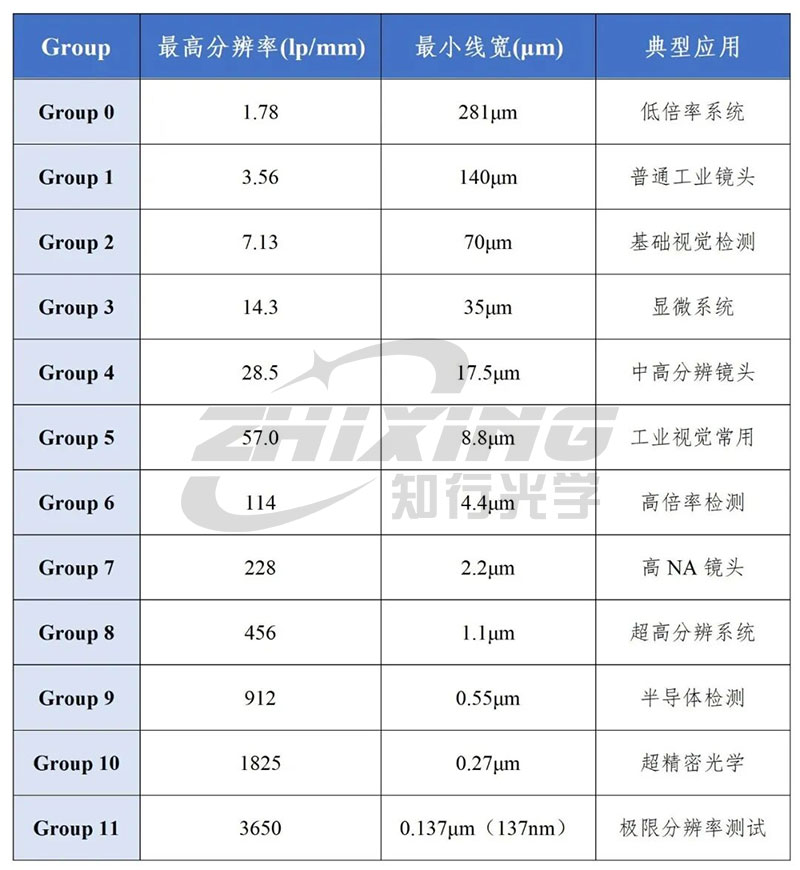

06 متى تكون هناك حاجة إلى مجموعات ذات دقة أعلى؟
مع استمرار تحسن دقة العدسات المتطورة، لم تعد المجموعة 5 والمجموعة 6 التقليدية كافية.
على سبيل المثال:
◆عدسات فحص أشباه الموصلات
◆ أهداف المجهر عالية NA
◆أنظمة AOI
◆رؤية صناعية فائقة البكسل
في كثير من الأحيان، تكون هناك حاجة إلى المجموعة 9 / المجموعة 10 / المجموعة 11 لقياس قدرات النظام بشكل حقيقي.
على وجه الخصوص: مجموعة USAF 11 (حتى 3500 رطل/ملم تقريبًا)
أصبح معيارًا مهمًا لاختبار العدسات فائقة الدقة.
خاتمة
يعد مخطط قرار USAF 1951 كلاسيكيًا لأنه بسيط وبديهي وموثوق.
فهو لا يساعد فقط في تحديد ما إذا كانت العدسة "ترى بوضوح"، ولكنه يساعد المهندسين أيضًا على اكتشاف مدى "الوضوح" الذي يمكن للنظام رؤيته بسرعة. يعد اختيار مخطط الدقة المناسب واستخدام طرق الاختبار الصحيحة أمرًا ضروريًا للحصول على نتائج اختبار موثوقة حقًا.
