01 اختبار واجهة الموجة: تحديد دقة النظام
تدابير اختبار واجهة الموجة:
الدرجة التي تنحرف بها واجهة الموجة عن الحالة المثالية بعد مرور الضوء عبر النظام.
تشمل المؤشرات الشائعة ما يلي:
◆PV (قيمة الذروة إلى الحضيض)
◆RMS (جذر متوسط المربع)
◆تحليل انحراف زيرنيك
يساعد على تحديد:
◆الانحراف الكروي
◆غيبوبة
◆الاستجماتيزم
◆ انحراف التجميع/التعديل

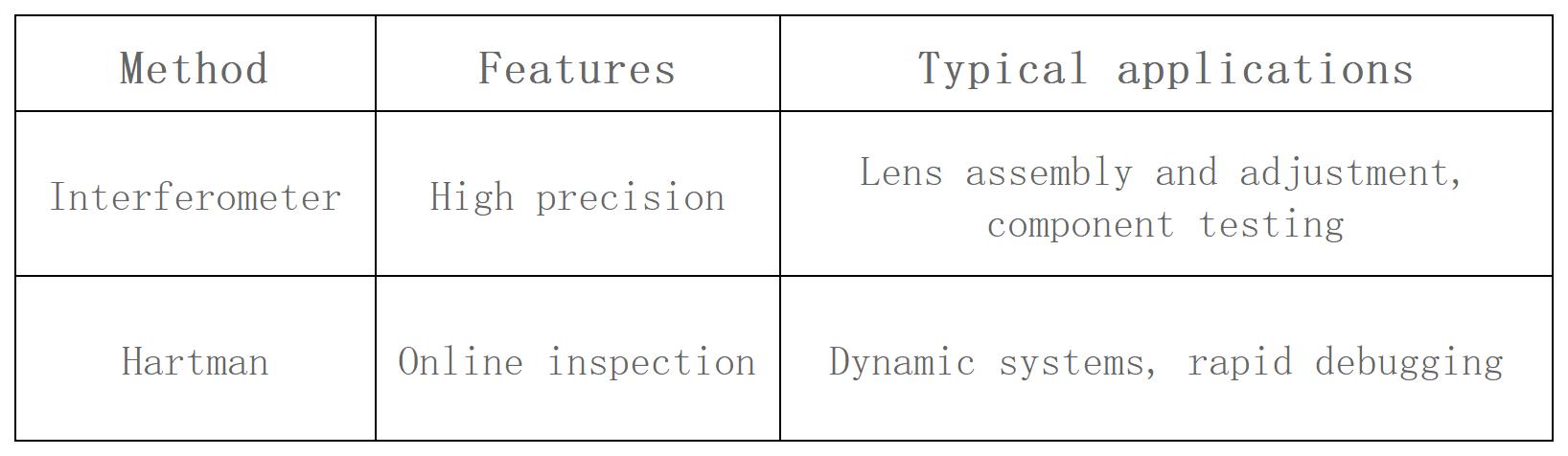

طرق الاختبار الشائعة
02 اختبار MTF: معرفة ما إذا كان النظام يمكنه في النهاية "الرؤية بوضوح"
تصف MTF (وظيفة نقل التعديل):
قدرة النظام على الاحتفاظ بتفاصيل الصورة وتباينها.
يشير MTF الأعلى إلى صورة أكثر وضوحًا.
بالمقارنة مع واجهة الموجة، فإن MTF يقترب بشكل أوثق من النتيجة النهائية التي يراها العميل.

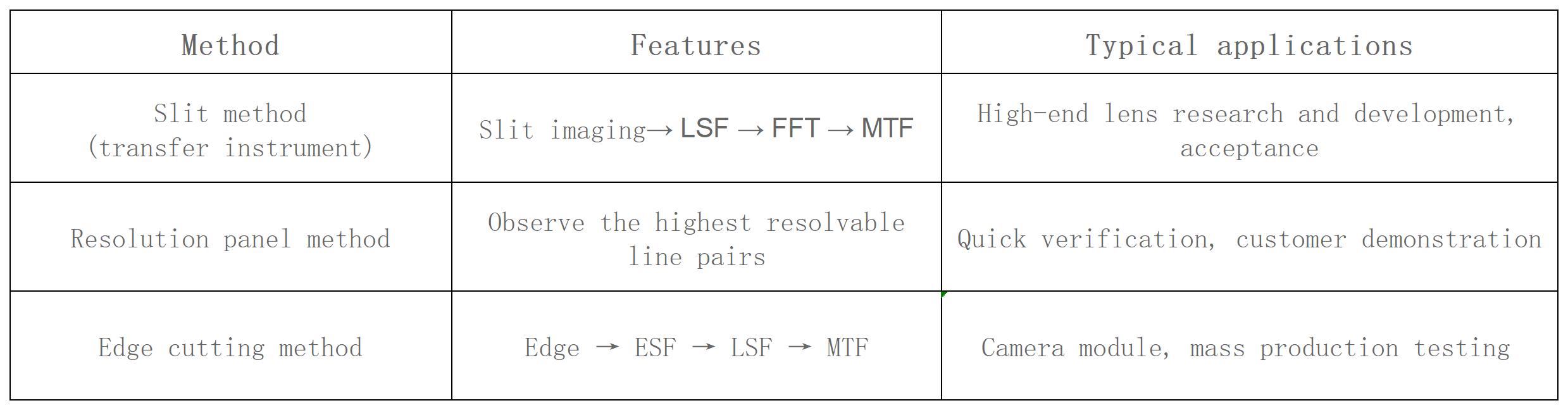

طرق اختبار MTF الشائعة
من بينها، نظام Trioptics، الذي يشار إليه عادةً في الصناعة، ينتمي عادةً إلى طريقة Slit Scan، والتي تعد حاليًا إحدى الطرق القياسية لاختبار العدسات المتطورة.

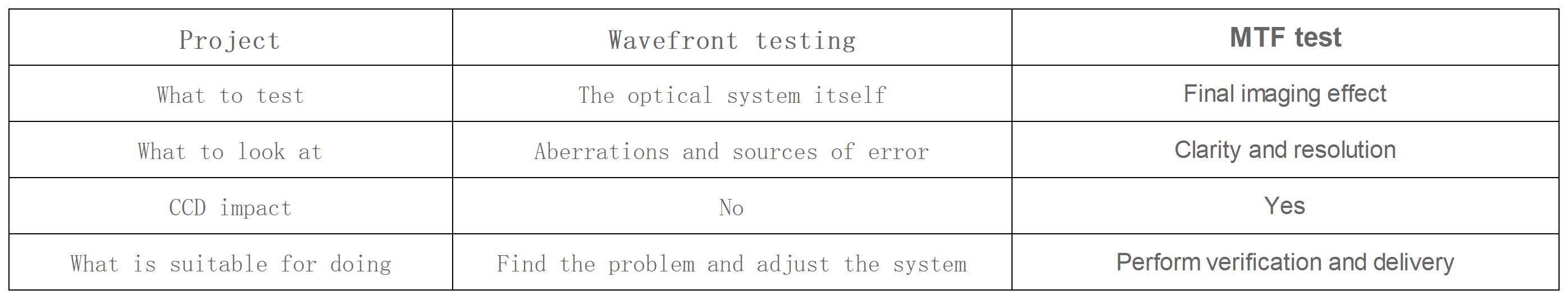

03 واجهة الموجة مقابل MTF: ما هي الاختلافات؟
باختصار:
يخبرك Wavefront "لماذا هو غير واضح"؛ يخبرك MTF "سواء كان الأمر واضحًا أم لا".
04 هل يمكن تحويل الاثنين إلى بعضهما البعض؟
من الناحية النظرية، نعم، لأن: Wavefront → PSF → MTF، مما يعني أنه يمكن استخدام بيانات واجهة الموجة لاشتقاق MTF النظري.
ومع ذلك، في الواقع: يتأثر MTF الفعلي أيضًا بما يلي:
◆حجم البكسل CCD/CMOS
◆ تردد أخذ العينات
◆ هيكل العدسات الدقيقة
◆أخطاء التجميع والتعديل
◆الضوضاء الإلكترونية
لذلك: توفر بيانات واجهة الموجة الأداء النظري؛ يقيس MTF أداء النظام الفعلي.

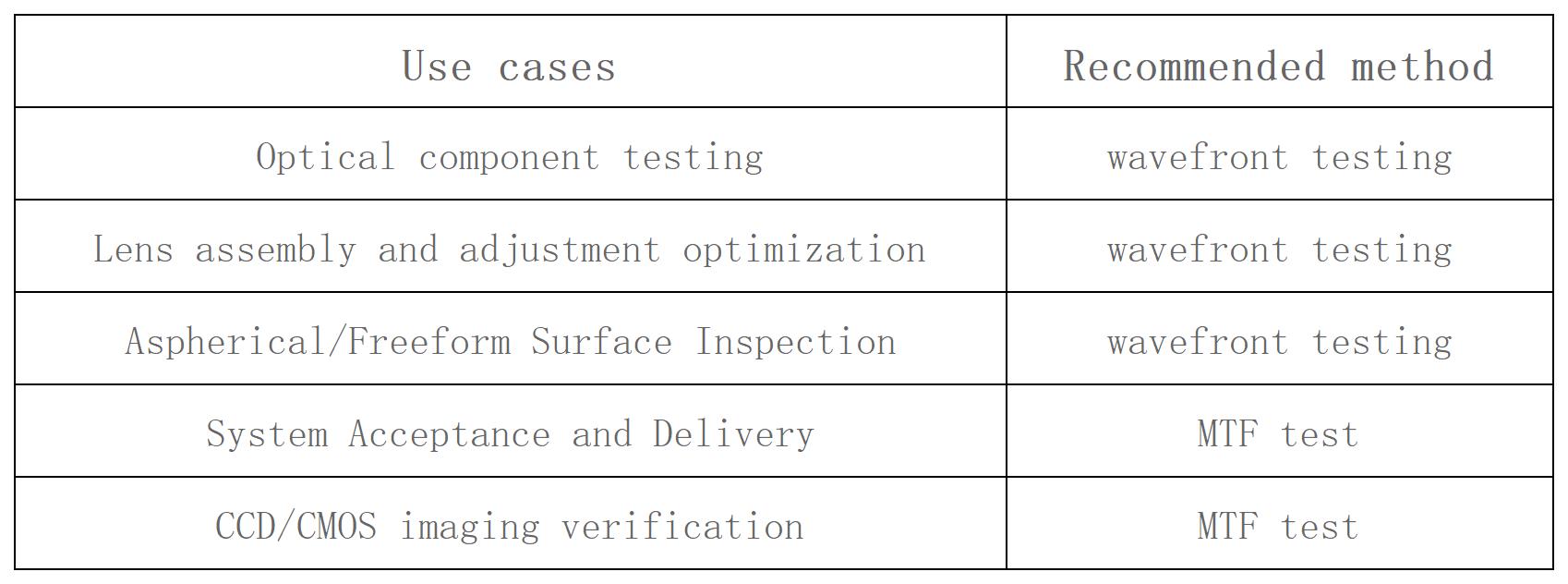

05 متى يتم قياس واجهة الموجة؟ متى يتم قياس MTF؟
تتضمن أفضل الممارسات عادةً تحسين النظام أولاً باستخدام اختبار واجهة الموجة، ثم التحقق من صحة النتائج باستخدام MTF (عامل التحويل المتوسط).
خاتمة
اختبار واجهة الموجة واختبار MTF ليسا بديلين، بل متكاملان.
اختبار واجهة الموجة هو أداة تشخيصية؛ MTF هو الجواب النهائي.
يتطلب التقييم الشامل لجودة النظام الجمع بين الاثنين.
بهذه الطريقة فقط يمكننا تحقيق ما يلي حقًا:
من "ممتاز نظريًا" إلى "فهم واضح عمليًا".
