مثال 1: تظهر معلمات المرآة الأسطوانية في الشكل 1: D1=40 مم، D2=30 مم، R=60 مم، مستطيلة.

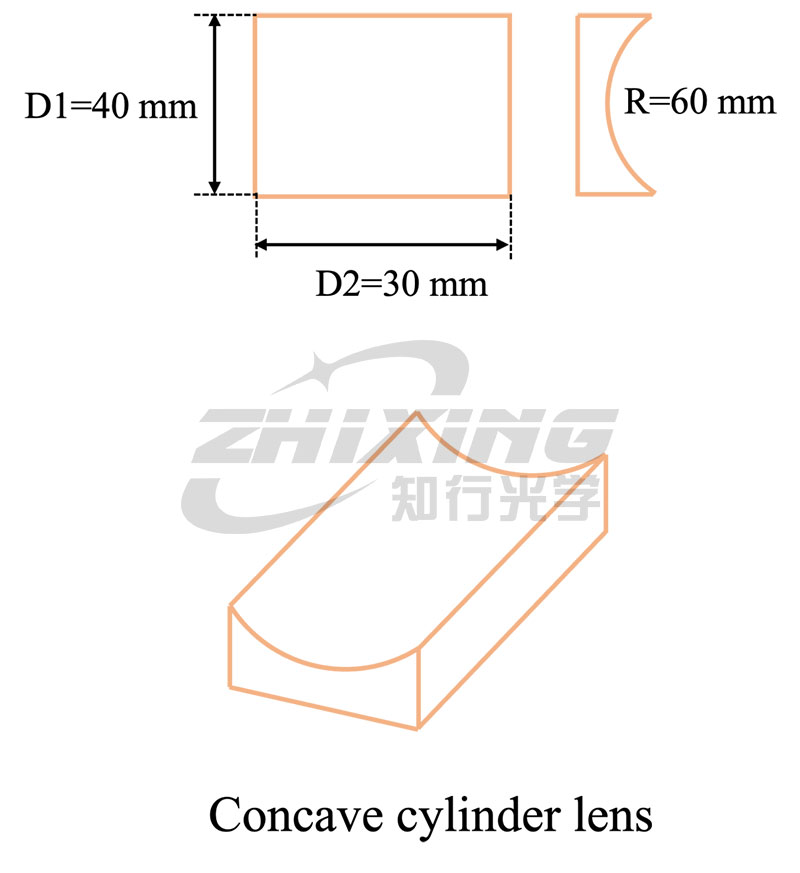

الشكل 1: رسم تخطيطي لمعلمات السطح المقعر

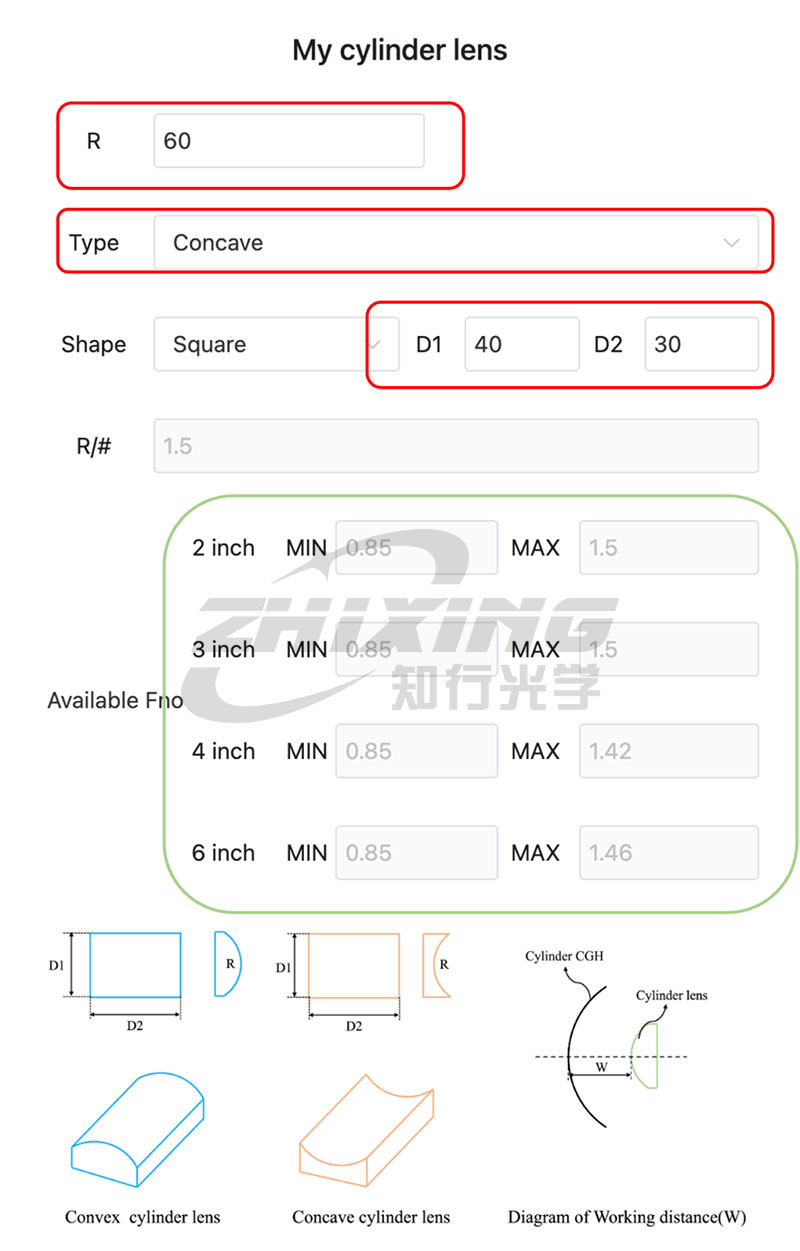

استنادًا إلى المعلمات المذكورة أعلاه، أدخل المعلمات ذات الصلة (R، النوع، D1، D2، الشكل) داخل المربع الأحمر في صفحة الويب المحددة، كما هو موضح في الشكل 2. ستقوم الأداة تلقائيًا بحساب نطاق Fno المتاح للنموذج المقابل (المربع الأخضر):
الشكل 2: إدخال المعلمة وإخراج حساب Fno
بناءً على المربع الأخضر أعلاه، يوصى بستة نماذج (انظر جدول الملحق 1):
2 بوصة: ZX2100، ZX2150
3 بوصة: ZX3100، ZX3150
4 بوصة: ZX4100
6 بوصة: ZX6100
مثال 2: معلمات المرآة الأسطوانية هي كما يلي: D1=30 مم، D2=40 مم، R=60 مم، مستطيلة.
يتم تحديد W (المسافة من السطح الخلفي لـ CGH إلى قمة الأسطوانة) بناءً على المسار البصري الفعلي للعميل.

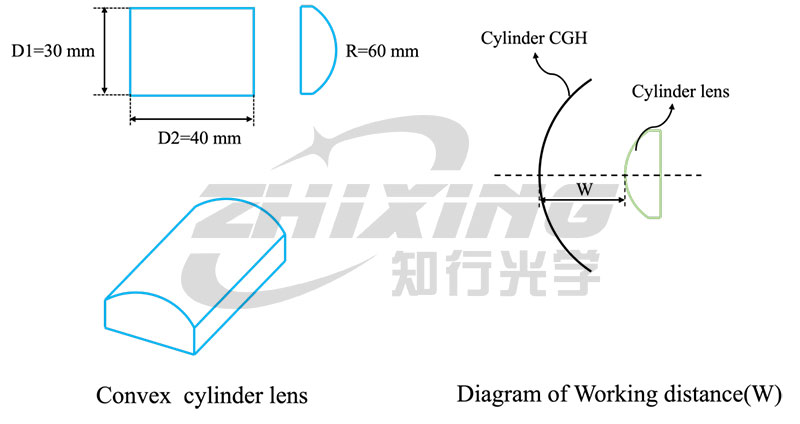

الشكل 1: رسم تخطيطي لمعلمات السطح المحدب

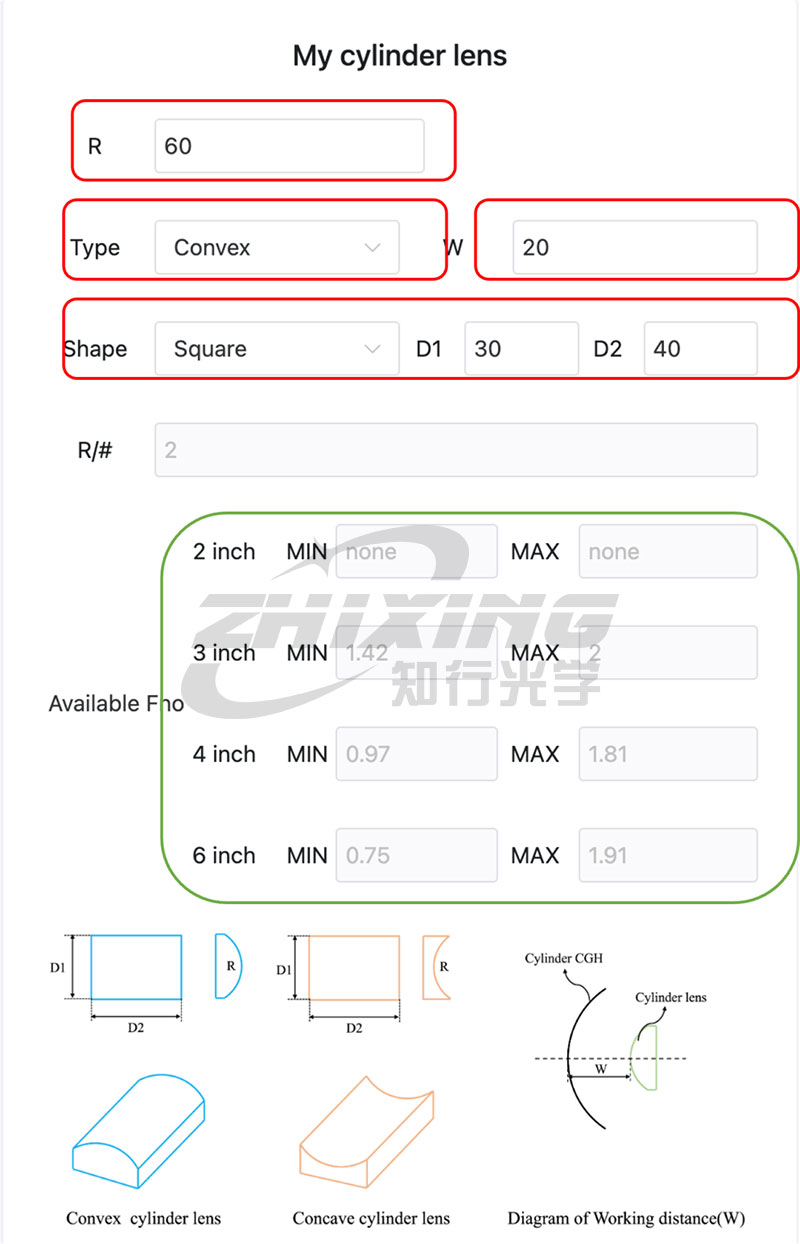

استنادًا إلى المعلمات المذكورة أعلاه، أدخل المعلمات ذات الصلة (R، النوع، D1، D2، الشكل، W) داخل المربع الأحمر في صفحة الويب المحددة، كما هو موضح في الشكل 2. ستقوم الأداة تلقائيًا بحساب نطاق Fno المتاح للنموذج المقابل (المربع الأخضر):
الشكل 2: إدخال معلمة السطح المحدب وإخراج حساب Fno
بناءً على المربع الأخضر أعلاه، يوصى بستة نماذج (انظر الجدول في المرفق 1):
2 بوصة: لا يوجد
3 بوصة: ZX3150، ZX3200
4 بوصة: ZX4100، ZX4150
6 بوصة: ZX6100، ZX6150
