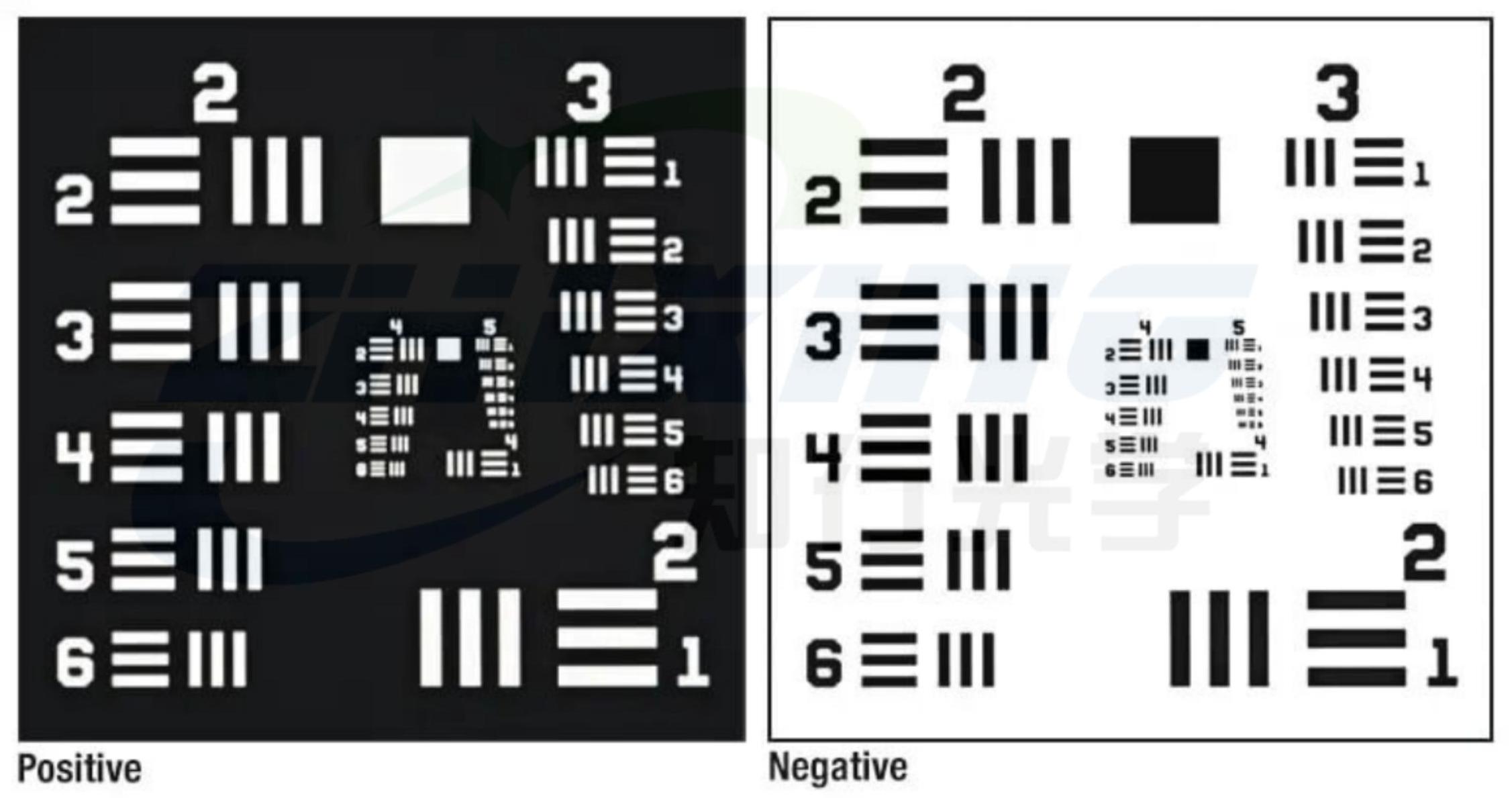

01 ما هو هدف القرار القياسي للجيش الأمريكي؟ يعد هدف الدقة القياسية للجيش الأمريكي (هدف قرار القوات الجوية الأمريكية 1951) واحدًا من أكثر أدوات اختبار الدقة القياسية استخدامًا على نطاق واسع في الصناعة البصرية. ويستخدم ترتيبًا موحدًا للخطوط السوداء والبيضاء للمساعدة في تحديد أصغر التفاصيل التي يمكن للعدسة حلها.
بعبارات بسيطة: عدد الخطوط التي يمكن للعدسة فصلها بوضوح يمثل قدرتها على التحليل. نظرًا لأن طريقة الاختبار بديهية وموحدة، فقد تم استخدام لوحة اختبار دقة المعايير العسكرية الأمريكية منذ فترة طويلة من أجل:
◆ التحقق من البحث والتطوير في مجال العدسات البصرية
◆ اختبار أداء مصنع العدسات
◆ تقييم دقة نظام التصوير
◆ معايرة المعدات الإلكترونية البصرية وقبولها. بالنسبة للعدسات المتطورة، فقد أصبح معيار اختبار لا غنى عنه.
02 لماذا لا يمكننا الاعتماد فقط على اختبار واجهة الموجة؟ يمكن لاختبار واجهة الموجة تقييم الجودة البصرية للعدسة نفسها، مثل:
◆ خطأ في شكل السطح
◆ التحكم في الانحراف
◆ مؤشر RMS/PV.
ومع ذلك، في تطبيقات العالم الحقيقي، يشمل التأثير النهائي على أداء التصوير أيضًا ما يلي:
◆ مطابقة حجم البكسل CCD/CMOS
◆ خطأ في تعبئة المستشعر
◆ دقة تجميع النظام
◆ حالة التركيز الفعلية.
بمعنى آخر، يقيس اختبار واجهة الموجة العدسة نفسها، بينما يتحقق الاختبار القياسي العسكري الأمريكي من النظام الإلكتروني البصري بأكمله. ما يهتم به العملاء في نهاية المطاف ليس المعلمات النظرية للعدسة، ولكن ما إذا كان النظام يمكنه حل تفاصيل الهدف حقًا. وهذا هو على وجه التحديد السبب وراء عدم إمكانية استبدال الاختبارات القياسية العسكرية الأمريكية.
03. مجموعة القوات الجوية الأمريكية 11: تحدي حدود 3500 زوج من الخطوط. لتلبية احتياجات الاختبار للعدسات فائقة الدقة، أطلقت شركة Ningbo Zhixing Optics هدف اختبار الدقة الفائقة USAF Group 11، الذي يدعم ما يصل إلى 3500 زوج خط/مم. وهذا يعني أن الحد الأدنى لعرض الخط يقترب من 140 نانومتر. ويقترب هذا الحجم من حجم تصنيع أشباه الموصلات الدقيقة النانوية. التحدي الحقيقي ليس مجرد "إنشاء" الصورة، بل ضمان دقتها الكافية. وهذا يشمل:
◆ دقة التحكم في عرض الخط عالية للغاية
◆ جودة حافة واضحة وحادة
◆ أداء تباين مستقر وموثوق
◆ التحكم في تناسق الصورة على كامل الصفحة.
لأنه: يجب أن يكون هدف الاختبار نفسه أكثر دقة من العدسة التي يتم اختبارها حتى تكون نتائج الاختبار ذات معنى.
04 لماذا تعتمد العدسات المتطورة بشكل متزايد على أهداف الاختبار المكونة من 11 مجموعة من المعايير العسكرية الأمريكية؟
مع استمرار تحسن قدرات دقة العدسة، لم تعد أهداف الاختبار التقليدية منخفضة التكبير كافية لاحتياجات التحقق.
خاصة في سيناريوهات التطبيق التالية: ◆فحص رقائق أشباه الموصلات ◆AOI (الفحص البصري الآلي) ◆أنظمة رؤية صناعية عالية البكسل ◆معدات التصوير المجهري من الدرجة البحثية غالبًا ما تعتمد قدرة النظام على تحديد العيوب الأصغر وإعادة بناء الهياكل الدقيقة على: دقة النظام في ظل ظروف العالم الحقيقي.
تعد أهداف الاختبار ذات المعايير العسكرية الأمريكية عالية الدقة والمكونة من 11 مجموعة أدوات حاسمة للتحقق من هذه القدرة.
05 هدف الاختبار الموثوق به يحدد مصداقية الاختبار يركز العديد من الأشخاص على العدسات ولكنهم يتجاهلون معايير الاختبار نفسها بسهولة.
في الواقع: لا يمكن قياس الأداء النهائي للعدسة إلا من خلال مخطط دقة دقيق بدرجة كافية.
شركة Ningbo Zhixing Optics متخصصة في تصنيع الهياكل الدقيقة/ النانوية فائقة الدقة، مما يوفر جودة عالية:
◆مخطط القرار المعياري العسكري الأمريكي ◆أهداف اختبار زوج الخط عالية جدًا ◆أنماط اختبار مخصصة عالية الدقة توفير دعم أكثر موثوقية للتحقق من الدقة للأنظمة البصرية المتطورة.
ومع اقتراب أداء العدسة من حدوده القصوى، يجب أيضًا ترقية معايير الاختبار وفقًا لذلك.
إن المعايير العسكرية الأمريكية المكونة من 11 مجموعة (3500 زوجًا من الخطوط) لأهداف الاختبار فائقة الدقة ليست مجرد أداة اختبار، ولكنها أيضًا معيار تحقق رئيسي يربط بين "التميز النظري" و"الوضوح في العالم الحقيقي".
