في صناعة التصنيع البصري، واجه العديد من الأشخاص الذين يعملون مع العدسات الأسطوانية هذه اللحظة الغريبة: فقد تلقى مندوب مبيعات للتو رسم عدسة أسطوانية من العميل، أو انتهى قسم البحث والتطوير للتو من تصميم عدسة جديدة، فقط لتسليمها إلى مهندس المعالجة أو الاختبار. يتجمع الجميع حول الرسم ويتساءلون حتمًا:
"ما هو طراز CGH الذي يجب إقران هذه الأسطوانة به للاختبار؟"
"ما هو الاتجاه الذي يتم حساب Fno الخاص به؟ كيف يمكنني مطابقة مقياس التداخل لتجنب الفائض؟"
في الواقع، كان اختيار CGH الأسطواني دائمًا مهمة فنية. تحتاج إلى حساب نصف قطر الانحناء، وتحديد اتجاه المولد، والنظر في فتحة مقياس التداخل. تستغرق الحسابات اليدوية وقتًا طويلاً وتكون عرضة للأخطاء.
لا ينبغي أن يكون الاختبار مؤلمًا إلى هذا الحد.
للسماح للجميع بتوديع عصر "التخمين الأعمى" للنموذج من الرسومات، قمنا بتطوير برنامج اختيار تلقائي أسطواني ذكي لـ CGH.
الآن، لم تعد بحاجة إلى التدقيق في أدلة المعلمات السميكة أو إجراء اشتقاقات هندسية معقدة. كل ما عليك فعله هو أن تصبح خبيرًا في "ملء الفراغات" في ثانية واحدة، وذلك بكتابة البيانات الأساسية من رسوماتك:
شكل الاسطوانة والتحدب (السطح أم الخط؟ مقعر أم محدب؟)
نصف قطر الانحناء
أبعاد انتقال الضوء في اتجاهين (على طول المولد وعمودي على المولد)
ويتم التعامل مع الباقي من خلال البرنامج. انقر فوق "موافق"، وسيقوم النظام تلقائيًا بتحديد طراز CGH الأكثر ملاءمة وأفضل نظام مطابقة Fno والتوصية بدقة به!
في هذه المقالة، سنأخذك من خلال تجربة عملية باستخدام "أداة التحديد" هذه، لنرى كيف أنها تبسط أعمال التحضير المعقدة لفحص الأسطوانة من خلال "إدخال أربعة معلمات" فقط.
موقع الاختيار
http://www.zhixingoptics.com/xuanxing
واجهة الاختيار

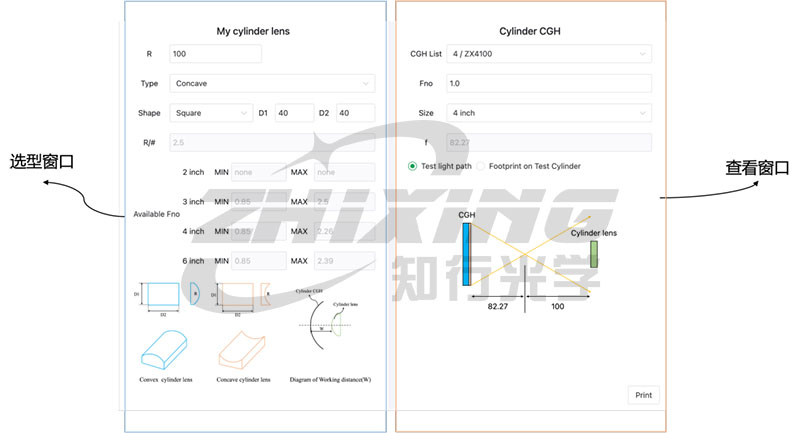

بعد إدخال عنوان URL، ستظهر الواجهة الموضحة في الشكل 1، والتي تحتوي على نافذتين.
المربع الأزرق الموجود على اليسار هو نافذة التحديد، وتتمثل وظيفتها الرئيسية في إدخال معلمات أسطوانية، بما في ذلك قيمة R، والتحدب (النوع، الذي يمكن التبديل بين المقعر والمحدب)، والشكل (الشكل، الذي يمكن التبديل بين المربع والدائرة والقطع الناقص)، والحجم؛
المربع الأصفر الموجود على اليمين هو نافذة العرض، وهو مخصص بشكل أساسي لعرض النماذج التي تبيعها شركتنا والتغطية الموضعية للسطح شبه الكروي المراد اختباره؛
الشكل 1: مخطط الواجهة العام لأداة التحديد
I. نافذة الاختيار
المربع الأزرق الموجود على اليسار هو نافذة الاختيار، والتي لها وظيفتين رئيسيتين:
◆الوظيفة 1: إدخال معلمات المرآة الأسطوانية
R: نصف قطر انحناء المرآة الأسطوانية. أدخل قيمة مطلقة.
النوع: اختر إما مقعرة أو محدبة.
الشكل: حدد شكل المرآة الأسطوانية (مستطيلة أو بيضاوية؛ المربع والدائرة هما شكلان خاصان من المستطيل والقطع الناقص، على التوالي).
D1: فتحة ذات اتجاه انحناء.
D2: فتحة بدون اتجاه انحناء.
R/#: F/# للمرآة الأسطوانية. لا يمكن إدخال هذا؛ يتم حسابه تلقائيا.
W: عند تحديد محدب للنوع، يلزم إدخال مسافة العمل (المسافة المحورية CGH من قمة الأسطوانة). لأسباب تتعلق بالسلامة، يوصى بضبط المسافة على 10 ملم أو أكثر.
◆الوظيفة 2: إخراج نطاقات Fno المقترحة لأحجام مختلفة

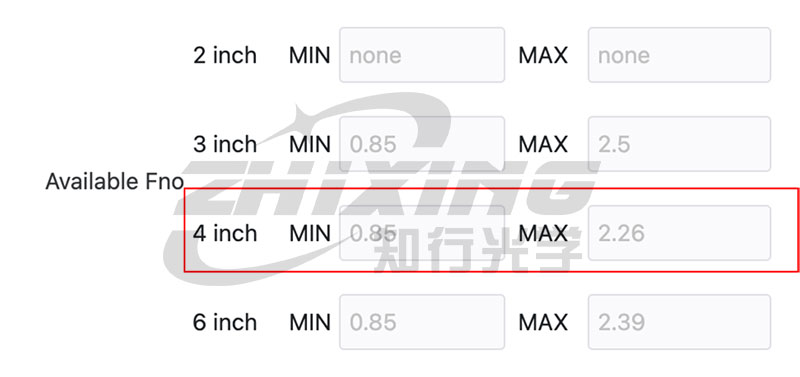

بعد إدخال المعلمات ذات الصلة للعدسة الأسطوانية، سيقوم البرنامج بإخراج نطاقات Fno المقترحة لأحجام مختلفة. إذا تم إدخال معلمات العدسة الأسطوانية المراد اختبارها في مربع التحديد في الشكل 1، فسيقوم برنامج التحديد بإخراج نطاقات Fno المقترحة كما هو موضح في الشكل 2:
بالنسبة للعدسات مقاس 2 بوصة، سيتم عرض "لا شيء"، للإشارة إلى عدم وجود نماذج متاحة للعدسات مقاس 2 بوصة. تتوفر جميع نماذج العدسات مقاس 3 بوصة و4 بوصة و6 بوصة.
بالنسبة للشاشات مقاس 3 بوصة، يتراوح Fno من 0.85 إلى 2.5. بالإشارة إلى الجدول في الملحق 1، تتوفر ثلاثة نماذج للشاشات مقاس 3 بوصة: ZX3100، وZX3150، وZX3200.
بالنسبة للشاشات مقاس 4 بوصة، يتراوح معدل Fno من 0.85 إلى 2.26. بالإشارة إلى الجدول في الملحق 1، تتوفر ثلاثة نماذج للشاشات مقاس 4 بوصة: ZX4100، وZX4150، وZX4200.
بالنسبة للشاشات مقاس 6 بوصات، يتراوح معدل Fno من 0.85 إلى 2.39. بالإشارة إلى الجدول في الملحق 1، تتوفر ثلاثة نماذج للشاشات مقاس 6 بوصات: ZX6100، وZX6150، وZX6200.
الشكل 2: تحديد النموذج الموصى به

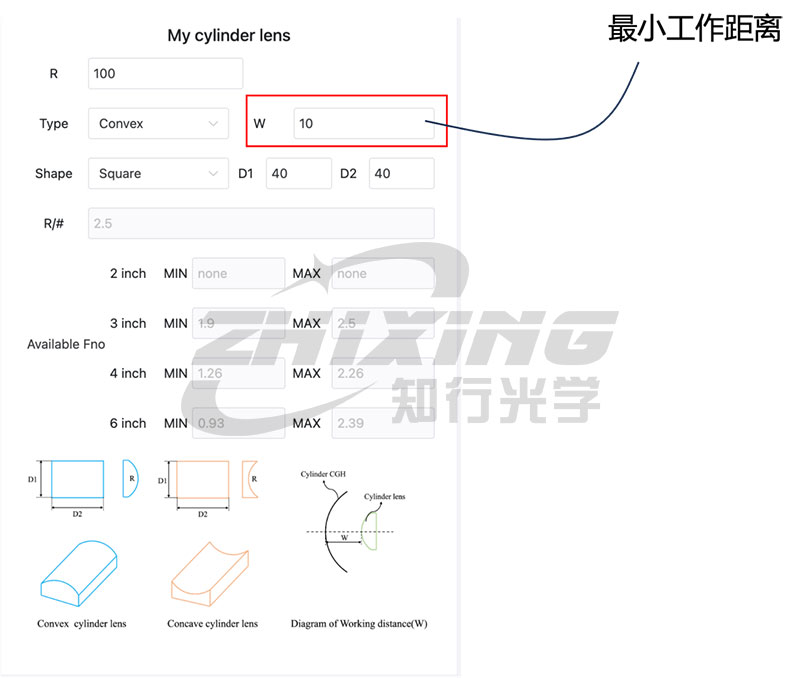

ما ورد أعلاه يوضح اختيار سطح مقعر. إذا تم تغيير سطح أسطواني بنفس المعلمات إلى سطح محدب، تكون واجهة الاختيار كما يلي. W هو الحد الأدنى للمسافة بين سطح رسم CGH والنقطة الثابتة للسطح المحدب (يوصى بأن تكون أكثر من 10 مم).
الشكل 3: واجهة اختيار السطح المحدب
بالنسبة لشاشات العرض مقاس 2 بوصة، تشير كلمة "none" إلى عدم وجود طرز متاحة.
بالنسبة للشاشات مقاس 3 بوصة، يتراوح Fno من 1.9 إلى 2.5. بالرجوع إلى الملحق 1، يمكن اختيار الطراز ZX3200 مقاس 3 بوصات.
بالنسبة للشاشات مقاس 4 بوصة، يتراوح Fno من 1.26 إلى 2.26. بالرجوع إلى الملحق 1، يمكن اختيار الطرازين ZX4150 وZX4200 مقاس 4 بوصات.
بالنسبة للشاشات مقاس 6 بوصات، يتراوح معدل Fno من 0.93 إلى 2.39. بالرجوع إلى الملحق 1، يمكن اختيار الطرازات ZX6100 وZX6150 وZX6200 مقاس 6 بوصات.
ثانيا. عرض النافذة
المربع الأصفر الموجود على اليمين هو نافذة العرض، والتي لها وظيفتين رئيسيتين:
◆الوظيفة 1: عرض الطرازات المتاحة بناءً على نطاق Fno الموصى به على اليسار.

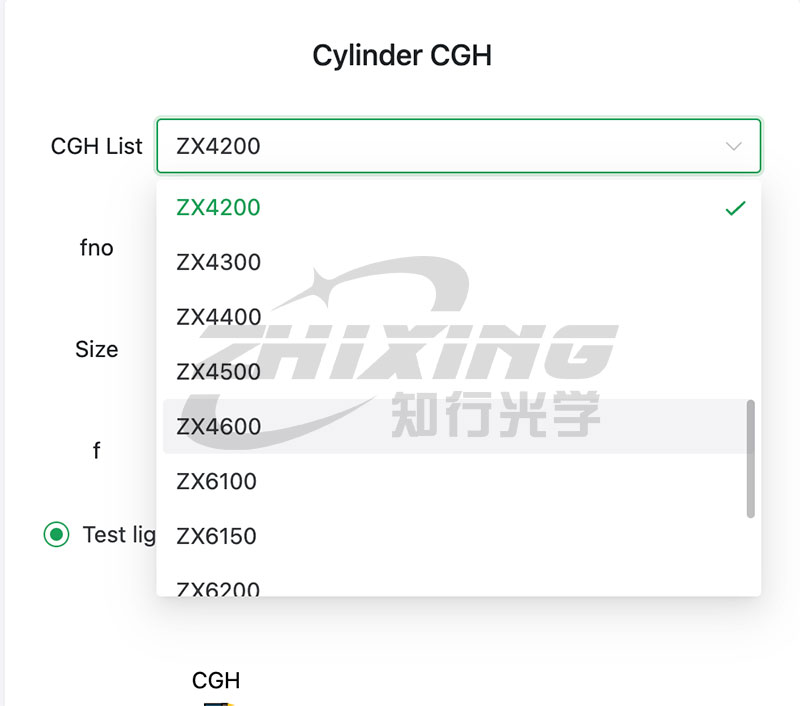

في هذا المثال، تم تحديد ZX4200 من القائمة المنسدلة في عمود CGHlist. يتم حساب Fno وSize وF تلقائيًا.
الشكل 4: النافذة المنسدلة للنموذج
يمكنك عرض رسمين بيانيين:

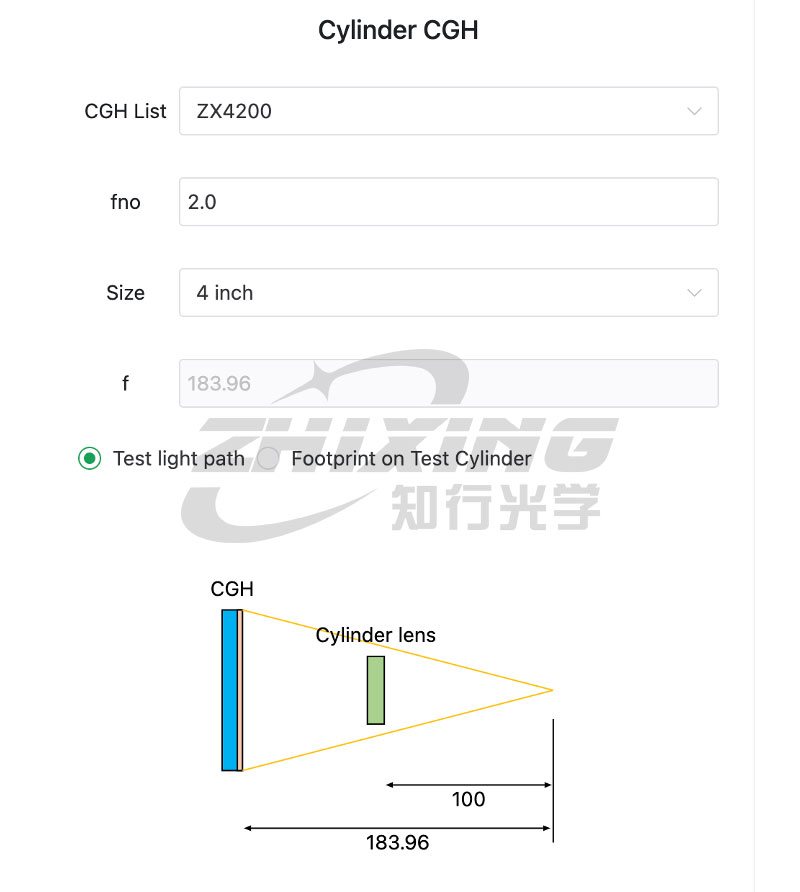

1) مخطط المسار البصري (بما في ذلك معلومات المسافة)، كما هو مبين في الشكل 5:
الشكل 5: اختبار مخطط المسار البصري

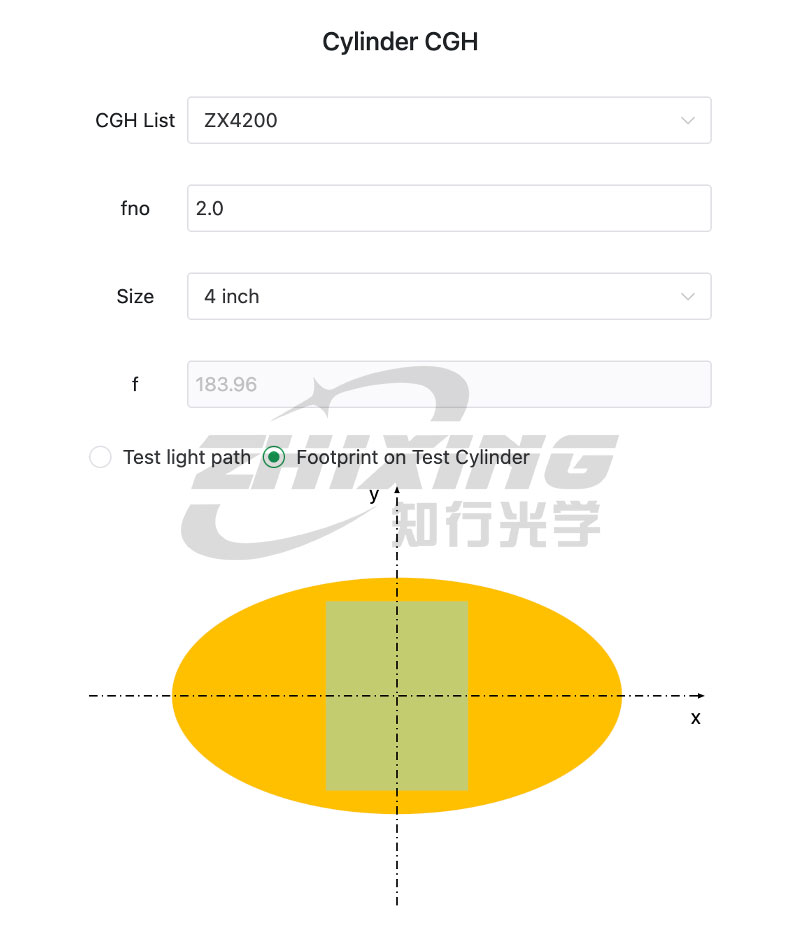

2) بالنسبة للسطح المقعر في الشكل 1، تظهر التغطية الموضعية للنماذج الثلاثة (ZX4100، ZX4150، ZX4200) لـ CGH الأسطواني مقاس 4 بوصة في الشكل 6. في الجزء السفلي، يتم إعطاء نسبة الطاقة. كلما كانت قيمة القيمة أصغر من 1، زاد عدد وحدات البكسل التي يمكن اكتشافها وارتفعت الدقة. ومن بين الطرازات الثلاثة، يتمتع ZX4200 بأصغر نسبة طاقة (1.26)، وهي أعلى من الطرازين الآخرين.
الشكل 6: خريطة تغطية بقعة الضوء
◆الوظيفة 2: عرض النماذج المخصصة

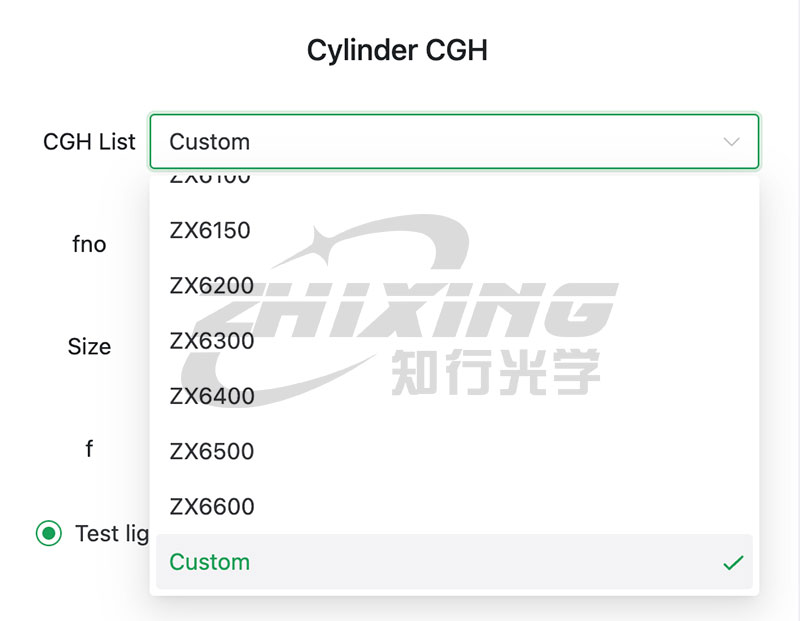

إذا كانت النماذج المقترحة على اليسار خارج قائمة طرازات منتجاتنا، مثل Fno المقترح بين 4.3 و4.6، وليس لدى شركتنا Fno في هذا النطاق، فأنت بحاجة إلى تخصيصها. حدد "مخصص" في عمود CGHlist، كما هو موضح في الشكل 7:
الشكل 7: تحديد نموذج مخصص

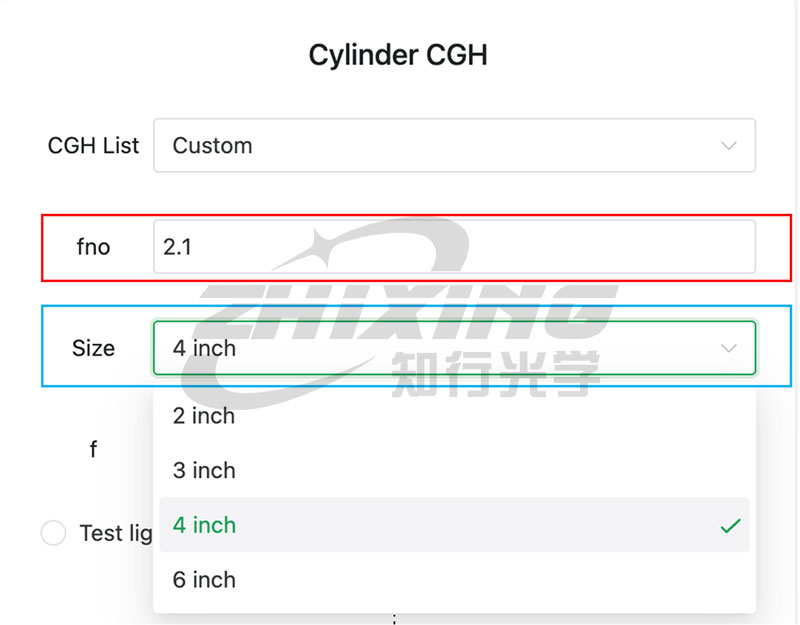

أدخل fno في المربع الأحمر وحدد النموذج في المربع الأزرق. في هذا المثال، النطاق الموصى به لـ Fno مقاس 4 بوصات هو [1.35 2.37]. يمكنك تحديد fno=2.1.
الشكل 8: مثال لعنصر إدخال نافذة مخصص
استنادًا إلى رقم الطراز المخصص، يمكنك عرض مخطط المسار البصري ومخطط تغطية بقعة الضوء لتحديد ما إذا كان من الممكن اختبار العدسة الأسطوانية باستخدام النموذج المخصص.
المرفق 1: قائمة نماذج CGH الأسطوانية
شرح تسمية النموذج: ZX-ABCD: A: يمثل حجم CGH الأسطواني؛ BCD: يمثل Fno لـ CGH الأسطواني.
مثال 1: الموديل ZX4200: 4 بوصات؛ فنو: 2.0
مثال 2: الموديل ZX6100: 6 بوصات؛ فنو: 1.0
قائمة نماذج CGH ذات الأحجام المختلفة هي كما يلي:

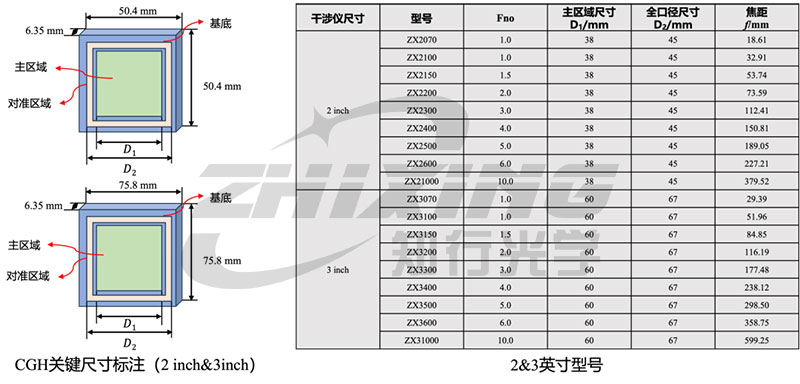

الجدول 1: المعلمات الرئيسية لـ CGH الأسطواني مقاس 2 بوصة و3 بوصة

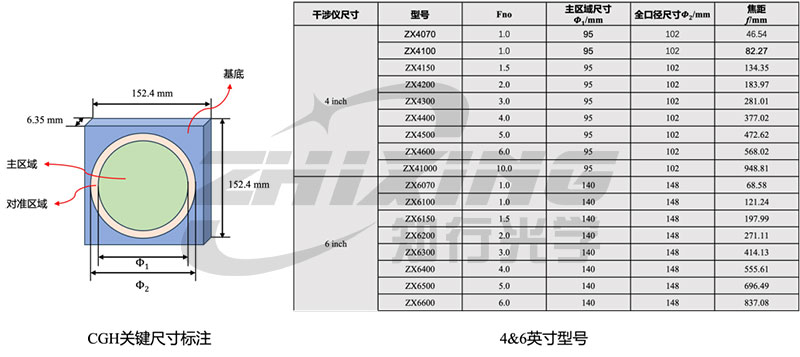

الجدول 2: المعلمات الرئيسية لـ CGH الأسطواني مقاس 4 بوصة و6 بوصة
