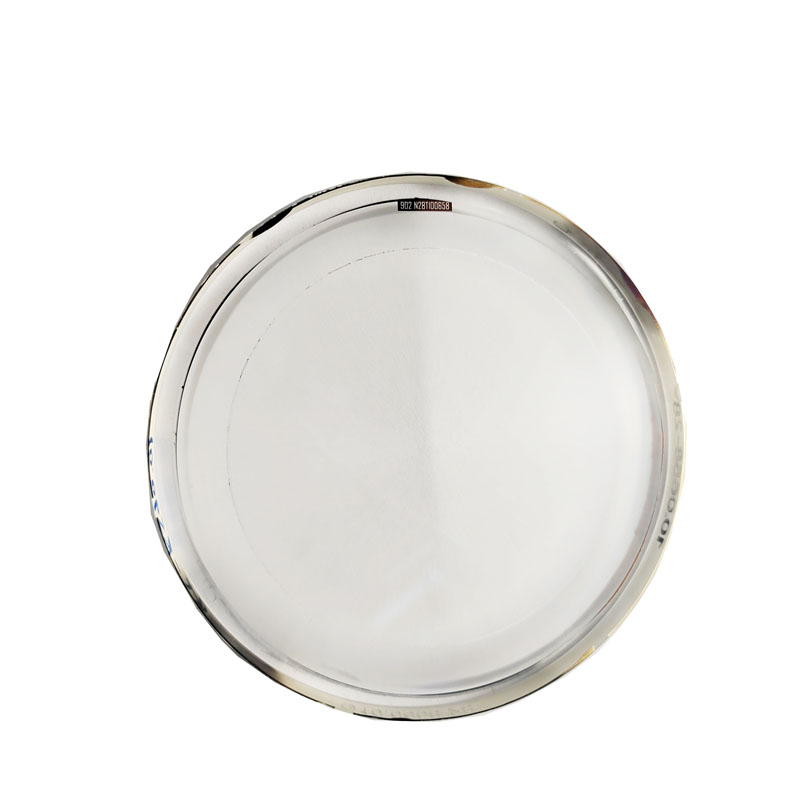

مصححات CGH الفارغة(مصححات الهولوغرام الفارغة المولدة بواسطة الكمبيوتر) هي أجهزة اختبار بصرية متقدمة تستخدم لقياس وتصحيح الانحرافات في الأنظمة البصرية الدقيقة، مثل العدسات أو المرايا شبه الكروية والحرة. إنهم يستخدمون تقنية قائمة على الحيود لإنشاء واجهات موجية تتطابق تمامًا مع الشكل المثالي للمكون البصري قيد الاختبار، مما يتيح اختبارًا خاليًا عالي الدقة.
تعمل مصححات CGH Null باستخدام صورة ثلاثية الأبعاد تم إنشاؤها بواسطة الكمبيوتر - شبكة حيود دقيقة - لإنتاج واجهة موجة مرجعية. عندما يمر ضوء الليزر عبر CGH، فإنه ينحرف لتكوين واجهة موجية تتوافق مع عكس الانحراف المتوقع لبصرية الاختبار. يتم التقاط أي انحرافات بين واجهة الموجة المرجعية وجبهة الموجة الفعلية المنعكسة من سطح الاختبار بواسطة كاشف، مثل مقياس التداخل. يتم تحليل هذه الانحرافات لتحديد الأخطاء في السطح البصري.
تتضمن مبادئ العمل الرئيسية ما يلي:
مطابقة واجهة الموجة: ينشئ CGH واجهة موجة مخصصة "تبطل" الشكل المثالي لبصرية الاختبار، وتحول واجهة الموجة المنعكسة إلى مرجع كروي مسطح أو بسيط لسهولة القياس.
المعايرة القائمة على الحيود: تم تصميم الهولوغرام بأنماط دقيقة لتوجيه الضوء إلى أوامر محددة، مع استخدام أمر الحيود الأول للاختبار.
تعيين الأخطاء بدقة عالية: توفر بيانات قياس التداخل ملفات تعريف تفصيلية لأخطاء السطح، مما يسمح بالتلميع أو المحاذاة التصحيحية.
ملكنامصححات CGH الفارغةتم تصميمها لتحقيق أقصى قدر من الدقة والتوافق مع مقاييس التداخل المتوافقة مع معايير الصناعة. فيما يلي معلمات المنتج الرئيسية:
الميزات الرئيسية:
كفاءة الحيود > 35% من الدرجة الأولى
دقة واجهة الموجة دون النانومتر
متوافق مع الأطوال الموجية 632.8 نانومتر (ليزر HeNe) أو 1064 نانومتر (ليزر الأشعة تحت الحمراء)
مصممة خصيصًا لكل بصري محدد
المواد: السيليكا المنصهرة أو الركيزة الكوارتز
نطاق الحجم: قطر 25 مم إلى 500 مم
جدول المعلمات:
| المعلمة | مواصفة |
|---|---|
| دقة واجهة الموجة | < /50 RMS ( = 632.8 نانومتر) |
| التسامح المحاذاة | < 10 ثانية قوسية في الميل والمركز |
| دقة وضع الخط | <50 نانومتر |
| التوافق مع الليزر | HeNe، IR، أو مصادر الليزر المرئية |
| مسافة التشغيل | قابل للتخصيص من 50 مم إلى 2000 مم |
| جودة السطح | 10-5 حفر خدش |
تعد مصححات CGH Null ضرورية في صناعات الطيران والفلك والتصوير المتطورة للتحقق من صحة التلسكوبات الكبيرة وبصريات الطباعة الحجرية بالأشعة فوق البنفسجية والمرايا الدقيقة. إن قدرتها على اختبار الأسطح البصرية المعقدة بدون العدسات المادية الفارغة تجعلها متعددة الاستخدامات وفعالة من حيث التكلفة.
تجمع منتجاتنا بين عقود من الخبرة في مجال الهندسة البصرية وعمليات تصنيع الطباعة الحجرية المتطورة. تم تصميم كل CGH والتحقق منه بدقة لضمان دقة يمكن تتبعها ونتائج قابلة للتكرار.
إذا كنت مهتما جدانينغبو Zhixing التكنولوجيا البصريةمنتجات أو لديك أي أسئلة، فلا تتردد في ذلكاتصل بنا.
