في مجال القياس البصري سريع التطور،أسطوانة CGH فارغةظهرت كأدوات لا غنى عنها لاختبار الدقة ومعايرة الأسطح الأسطوانية والشبه الكروية. من خلال استبدال الإعدادات الميكانيكية المعقدة بالتصوير المجسم المولد بالكمبيوتر (CGH)، تتيح هذه المصححات الخالية التحقق من السطح بدقة فائقة في الأنظمة البصرية المتطورة مثل التلسكوبات وعدسات الكاميرا وأدوات فحص أشباه الموصلات. يستكشف هذا المقالكيف, لماذا، وماذايجعل CGH Cylinder Nulls أمرًا حيويًا للصناعات التي تسعى إلى الحصول على دقة أقل من الميكرون وحلول اختبار فعالة من حيث التكلفة، مع تسليط الضوء أيضًا على التميز المهنينينغبو Zhixing التكنولوجيا البصرية المحدودة، الشركة الرائدة في هذا المجال.
ما هي اسطوانة CGH بالقيم الخالية؟
كيف تعمل أسطوانات CGH الخالية من القيم ولماذا تعتبر حاسمة؟
معلمات المنتج والمواصفات الفنية
التطبيقات ومزايا الأداء
حول شركة نينغبو Zhixing التكنولوجيا البصرية المحدودة
الأسئلة المتداولة - كل ما تحتاج لمعرفته حول القيم الخالية لأسطوانة CGH
الملخص والاتصال بنا

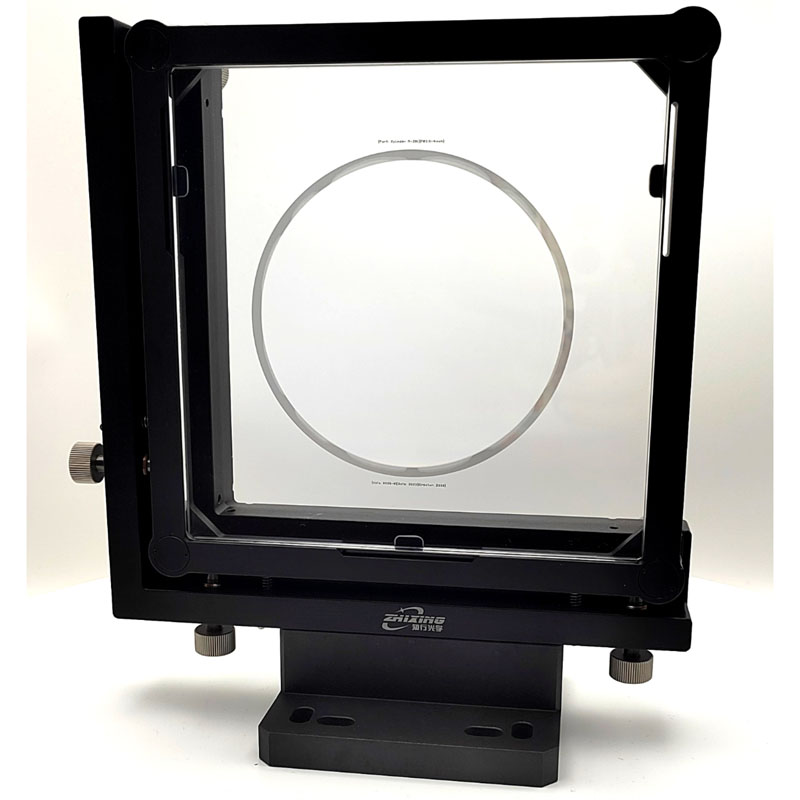

أسطوانة CGH فارغةهي عناصر بصرية ثلاثية الأبعاد متخصصة مصممة لاختبار والتحقق من الشكل السطحي للمكونات البصرية الأسطوانية أو شبه الكروية. بدلاً من الاعتماد على الأسطح المرجعية الميكانيكية التقليدية، تستخدم هذه الأجهزة صورًا ثلاثية الأبعاد محسوبة بدقة لإنشاء واجهة موجية مرجعية. عندما تتفاعل واجهة الموجة الثلاثية الأبعاد مع سطح الاختبار، يصبح أي انحراف عن الشكل المثالي مرئيًا كنمط تداخل.
والنتيجة هي تقييم فوري وعالي الدقة لدقة السطح البصري، دون الحاجة إلى عدسات ميكانيكية فارغة باهظة الثمن.أسطوانة CGH فارغةجلب الدقة الرقمية إلى الاختبار البصري - مما يوفر المرونة والتكرار والحد الأدنى من أخطاء الإعداد.
مبدأ العمل أسطوانة CGH فارغةيكمن في البصريات حيود. يتم تشفير الصورة ثلاثية الأبعاد التي يتم إنشاؤها بواسطة الكمبيوتر بنمط طور يتوافق مع الشكل المثالي للسطح البصري الأسطواني الذي يتم اختباره. عندما يمر شعاع الليزر عبر هذه الصورة ثلاثية الأبعاد أو ينعكس عنها، فإنه يولد واجهة موجية تتطابق بدقة مع الشكل البصري النظري.
عندما تتداخل واجهة موجة CGH وجبهة موجة سطح الاختبار، تظهر أي عيوب كأنماط هامشية. تسمح هذه الحواف للمهندسين البصريين باكتشاف الانحرافات في الانحناء أو المحاذاة أو نعومة السطح بدقة نانومترية.
إنها تلغي الحاجة إلى عدسات فارغة مكلفة وثقيلة وهشة.
أنها تبسط اختبار الأشكال الهندسية المعقدة.
فهي تقدم بيانات موثوقة في وقت أقل، مما يعزز كفاءة الإنتاج.
إنها تضمن دقة الطول الموجي الفرعي لصناعات مثل الطيران والدفاع والبصريات الدقيقة.
في عالم حيث الدقة تحدد النجاح،أسطوانة CGH فارغة توفير الجسر بين هدف التصميم والأداء البصري في العالم الحقيقي.
أداء أاسطوانة CGH فارغةيعتمد على معايير التصنيع الدقيقة. فيما يلي المواصفات الأساسية التي تحدد الجودة والأداء:
| المعلمة | مواصفة | وصف |
|---|---|---|
| مادة | تنصهر السيليكا / الكوارتز | شفافية عالية وتمدد حراري منخفض |
| نطاق الطول الموجي | 405 نانومتر – 1064 نانومتر | متوافق مع معظم مقاييس التداخل |
| دقة السطح | φ/20 أو أفضل | يضمن دقة دون النانومتر |
| نطاق القطر | 25 ملم – 300 ملم | قابلة للتخصيص للإعدادات البصرية المختلفة |
| نوع النمط | ثنائي / متعدد المستويات | الأمثل على أساس متطلبات العملاء |
| خيار التركيب | تركيبات/لوحة مخصصة | التكامل المرن مع أنظمة الاختبار |
| ملكية | قيمة | ملحوظات |
|---|---|---|
| دقة المرحلة | ≥ φ/50 | دقة عالية في تصميم واجهة الموجة |
| كفاءة الحيود | ≥ 90% | يضمن أنماط تدخل قوية ونظيفة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +80 درجة مئوية | مستقرة عبر بيئات مختلفة |
| حالة التخزين | جاف وخالي من الغبار | يحمي السطح المجسم |
| توافق التفتيش | Zygo، 4D، أنظمة Trioptics | متوافق عالميًا مع العلامات التجارية الكبرى |
كلاسطوانة CGH فارغةتم تصميمه واختباره بمعايرة يمكن تتبعها وفقًا لمعايير القياس الدولية، مما يضمن الدقة المتسقة والتكرار.
أسطوانة CGH فارغةتستخدم في التطبيقات البصرية المتنوعة، بما في ذلك:
فحص وضبط العدسة الأسطوانية
التحقق من المرآة شبه الكروية
معايرة تجميع النظام البصري
تقييم سطح رقاقة أشباه الموصلات
اختبار إنتاج البصريات الفضائية
دقة– تحقيق دقة على مستوى النانومتر في تحليل واجهة الموجة.
كفاءة– تقليل زمن الاختبار بنسبة 60% مقارنة بالطرق التقليدية.
فعالية التكلفة– القضاء على الحاجة إلى عدسات ميكانيكية متعددة.
المرونة- تخصيصها بسهولة للتصاميم البصرية المختلفة.
إمكانية التتبع- متوافق مع مقاييس التداخل المتوافقة مع معايير الصناعة لسهولة التكامل.
نينغبو Zhixing التكنولوجيا البصرية المحدودةهي شركة تصنيع معترف بها عالميًا متخصصة في أدوات الاختبار البصرية عالية الدقة والعناصر الثلاثية الأبعاد وحلول القياس. بفضل عقود من الخبرة في مجال التصميم والتصنيع البصري، قامت الشركة ببناء سمعة قوية في مجال الابتكار والموثوقية والخبرة التقنية في مجال البصريات.أسطوانة CGH فارغةوالقياس المجسم.
نينغبو Zhixing التكنولوجيا البصرية المحدودةهي مؤسسة تكنولوجية تركز على البحث والتطوير للأجهزة البصرية، مثل لوحة معايرة رؤية الآلة، ومسطرة خط الزجاج البصري، والقناع الضوئي، وما إلى ذلك. تخرج مؤسس الشركة من معهد عميد العلوم الصيني Chunguang Machinery. يضم فريق البحث والتطوير الأساسي العديد من الأطباء الذين تخرجوا من معهد Changchun للبصريات والإلكترونيات، جامعة Zhejiang، معهد بكين للتكنولوجيا، ومدارس الإلكترونيات الضوئية المحلية الشهيرة الأخرى.
الشركةيمكنه استكمال تصميم النظام البصري، ومعالجة السطح اللاكروي، وإنتاج كاشف السطح اللاكروي (CGH)، وتطوير لوحة معايرة رؤية الآلة، وغيرها من الاحتياجات وفقًا لاحتياجات العملاء، في كاشف السطح اللاكروي (CGH) الذي يتمتع بحقوق ملكية فكرية مستقلة، مما يكسر احتكار نظيراته الأجنبية في هذه التكنولوجيا. في تطوير لوحات المعايرة والعديد من الشركات المعروفة في الداخل والخارج للحفاظ على تعاون طويل الأمد. تتمثل ثقافة شركتنا في البحث عن معرفة جديدة، والبحث عن الحقيقة من الحقائق، وإنشاء معايير بالضوء، وإقامة اتصال مع المنتجات، وخدمة العملاء بإخلاص.
تم تجهيز مرافق الإنتاج الخاصة بالشركة بأنظمة الطباعة الحجرية والطلاء ومعايرة التداخل المتقدمة، مما يضمن أن كل منتج يلبي المعايير الدولية للدقة البصرية. يتعاون فريق Ningbo Zhixing من المهندسين البصريين والمتخصصين في علم القياس بشكل وثيق مع العملاء لتقديم حلول مخصصة لمختبرات البحث والتطوير ومؤسسات الطيران والشركات المصنعة للبصريات في جميع أنحاء العالم.
س1: ما هو استخدام CGH Cylinder Null؟
A1: يتم استخدامه لقياس والتحقق من دقة سطح المكونات البصرية الأسطوانية أو شبه الكروية أثناء التصنيع أو الاختبار.
س2: ما مدى دقة القيم الخالية لأسطوانة CGH؟
A2: عادةً، تحقق دقة الطور ≥ 50/50، مما يضمن التحقق من سطح النانومتر الفرعي.
Q3: ما هو نطاق الطول الموجي الذي يدعمونه؟
A3: تعمل معظم الأسطوانات الخالية من CGH في نطاق 405-1064 نانومتر، وهي متوافقة مع مقاييس التداخل المختلفة.
س 4: هل يمكنني تخصيص التصميم؟
ج4: نعم. تقدم شركة Ningbo Zhixing Optical Technology Co., Ltd. أنماطًا وأقطارًا وخيارات تركيب مخصصة بالكامل.
س5: هل هي متوافقة مع مقاييس التداخل الشائعة؟
ج5: بالتأكيد. ويمكن دمجها مع Zygo و4D والأنظمة القياسية الأخرى.
س6: ما هي المواد المستخدمة في التصنيع؟
ج6: يتم استخدام السيليكا المنصهرة أو الكوارتز لضمان الاستقرار الحراري والوضوح البصري.
س7: كيف يتم تخزين القيم الخالية لأسطوانة CGH أو صيانتها؟
ج7: قم بتخزينها في بيئة جافة وخالية من الغبار وتعامل معها بقفازات نظيفة لحماية النمط المجسم.
س8: كيف يقومون بتحسين كفاءة الإنتاج؟
ج8: إنها تقلل بشكل كبير من وقت الإعداد وتزيل الحاجة إلى بصريات مرجعية ميكانيكية متعددة.
س9: هل هي مناسبة للبيئات ذات درجات الحرارة العالية؟
ج9: نعم، معظم التصميمات تكون مستقرة بين -20 درجة مئوية و+80 درجة مئوية.
س10: أين يمكنني طلب أسطوانات CGH الخالية؟
ج10: يمكنك الاتصال مباشرةنينغبو Zhixing التكنولوجيا البصرية المحدودةللاستفسارات وعروض الأسعار والاستشارات الفنية.
في بيئة التصنيع البصرية التنافسية اليوم،أسطوانة CGH فارغةتعمل على تغيير الطريقة التي يتم بها اختبار البصريات الدقيقة والتحقق من صحتها. ومن خلال توفير الدقة الرقمية وتوفير التكاليف والكفاءة التشغيلية، فإنها تمثل قفزة حيوية للأمام في مجال الهندسة البصرية.
نينغبو Zhixing التكنولوجيا البصرية المحدودةتقف كشريك موثوق به للشركات التي تبحث عن حلول اختبار بصرية مخصصة تلبي أعلى المعايير الدولية. سواء كنت تحتاج إلى صور ثلاثية الأبعاد قياسية أو تصميمات مصممة خصيصًا للأنظمة البصرية الفريدة، فإن فريق الخبراء الخاص بهم يوفر الدعم الفني الشامل.
📩اتصالنحن:
للاستشارات الفنية أو تخصيص المنتج أو الطلبات المجمعةأسطوانة CGH فارغة، يرجى التواصل مع الفريق المحترف علىنينغبو Zhixing التكنولوجيا البصرية المحدودةعبر موقعهم الرسمي أو البريد الإلكتروني. استمتع بالدقة والموثوقية والابتكار في كل الحلول البصرية.
