يتميز لوح المعايرة الخزفي OpenCV 10mm الذي تنتجه شركة Zhixing الصينية بالدقة العالية. وبما أن ترتيب العلامات في لوحة المعايرة مؤكد، فيمكن حساب المصفوفة الداخلية ومعامل التشويه للكاميرا باستخدام الصور الملتقطة بالكاميرا، والتي يمكن استخدامها لحساب الإحداثيات المادية الفعلية تحت إحداثيات الكاميرا لتلبية متطلبات الدقة.
لوحة معايرة السيراميك OpenCV 10 مم هي أداة لمعايرة الكاميرا، والتي تستخدم على نطاق واسع في رؤية الكمبيوتر ورؤية الآلة. تتكون لوحة معايرة رؤية الآلة هذه من العديد من المربعات السوداء والمربعات البيضاء بالتناوب، والتي لها مواصفات معينة ومزايا التصميم الصناعي.
ثانيا، لديها قابلية تطبيق عالية. لأن المربعات السوداء والبيضاء في لوحة معايرة السيراميك OpenCV 10 مم تتميز بتباين واضح، ويمكن أن يتكيف انتظام واستقرار توزيع نقاط العلامات مع مجموعة متنوعة من ظروف تصوير الكاميرا، ويمكن معالجة عدد كبير من بيانات التصوير من خلال حساب بسيط .
رسم إشارة
ميزة:
| تحديد | حجم النمط (الطول * العرض) |
طول الضلع المربع (مسافة) |
عدد المربعات (واحد) | مادة | دقة (مم) |
| OpenCV5mm | 5.0*4.0 مللي متر | 0.25*0.25 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV10mm | 10*8 مللي متر | 0.5*0.5 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV15mm | 15*12 مللي متر | 0.75*0.75 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| أوبينCV20mm | 20*16 مللي متر | 1.0*1.0 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| أوبينCV30mm | 30*24 مللي متر | 1.5*1.5 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| أوبينCV40mm | 40*32 مللي متر | 2.0*2.0 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| أوبينCV50mm | 50*40 مللي متر | 2.5*2.5 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV60mm | 60*48 مللي متر | 3.0*3.0 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV80mm | 80*64 مللي متر | 4.0*4.0 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV100mm | 100*80 مللي متر | 5.0*5.0 مللي متر | 20*16 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV160mm | 160*160 مللي متر | 8.0*8.0 مللي متر | 20*20 | الزجاج/السيراميك | ± 0.001 مم |
| OpenCV200mm | 200*200 مللي متر | 10.0*10.0 مللي متر | 20*20 | الزجاج/السيراميك | ± 0.001 مم |

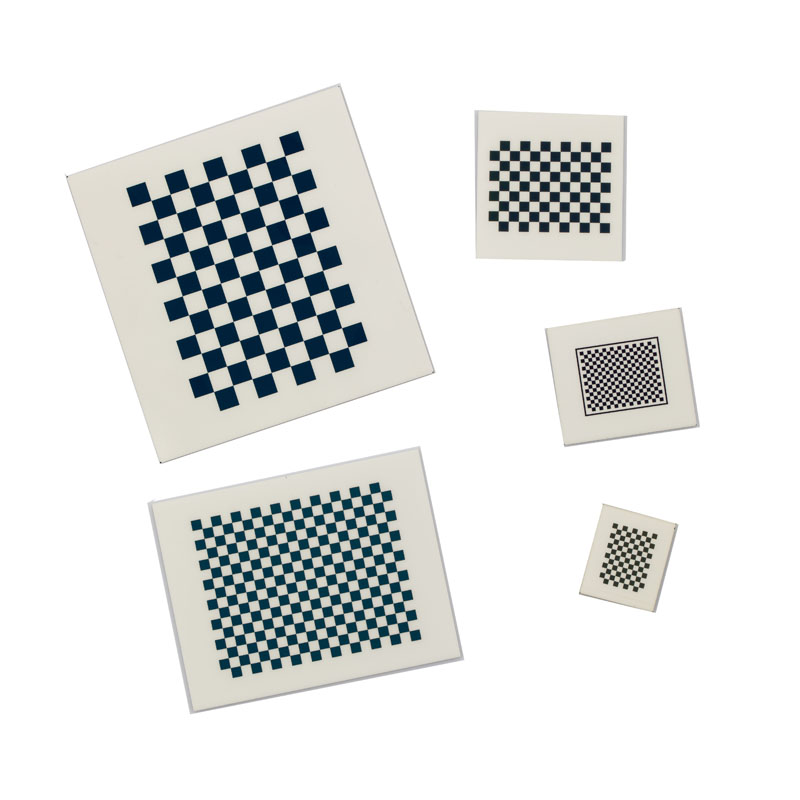

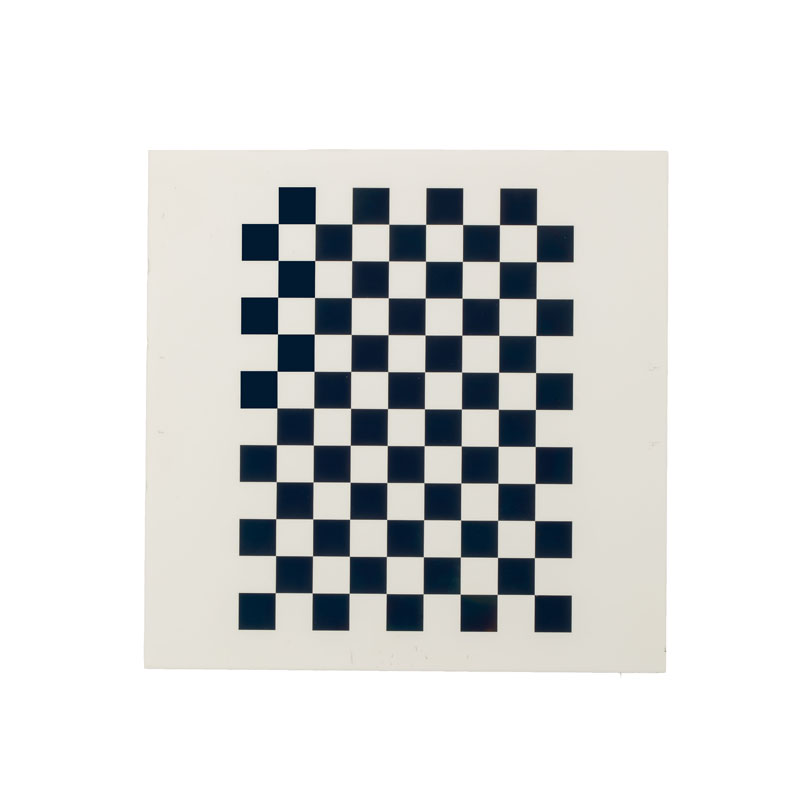

العرض المادي للوحة المعايرة المربعة من السيراميك
إن لوحة المعايرة الخزفية OpenCV مقاس 10 مم هي في الواقع نموذج هندسي مزود بمصفوفة نمطية ثابتة. تلتقط الكاميرا صورة من خلال لوحة مسطحة مع مصفوفة نمط ثابتة (أي لوحة المعايرة)، ثم تحسب النموذج الهندسي للصورة الملتقطة من خلال حساب خوارزمية المعايرة. ثم يتم الحصول على نتائج قياس وإعادة بناء عالية الدقة، ويتم تصحيح تشويه العدسة بشكل فعال، ويتم تحسين دقة قياس الصورة والقياس التصويري في تطبيقات الرؤية الآلية بشكل كبير.
في تطبيقات مثل الرؤية الآلية، وقياس الصور، والقياس التصويري، وإعادة البناء ثلاثي الأبعاد، تُستخدم لوحة المعايرة بشكل أساسي لتصحيح تشويه العدسة؛ تحديد علاقة التحويل بين الحجم الفعلي والبكسلات؛ وتحديد الموقع الهندسي ثلاثي الأبعاد لنقطة على سطح جسم فضائي والنقطة المقابلة لها في علاقة الصورة لإنشاء النموذج الهندسي للتصوير بالكاميرا.
ميزة تنافسية
فيما يتعلق بالصور المجسمة الحسابية، يمكن لشركة Zhixing Optics توفير حلول عملية كاملة بدءًا من التصميم البصري، ومعالجة ترميز الملفات، ومعالجة أشباه الموصلات، وتحليل أخطاء الفحص، ومعايرة نتائج الفحص. وقت تسليم المنتج هو في غضون أسبوع إلى أسبوعين، والسعر أكثر فائدة.
فيما يتعلق بألواح المعايرة، يمكن للشركة تقديم خدمات شاملة ومهنية في معالجة المواد والطلاء ومعالجة أشباه الموصلات والقطع الدقيق واختبار الموثوقية.

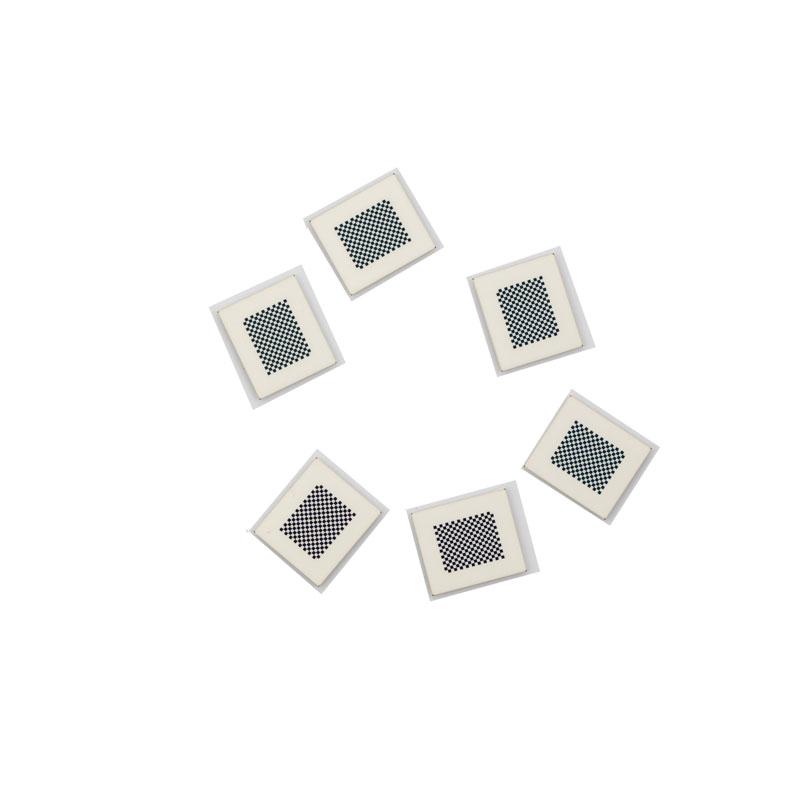

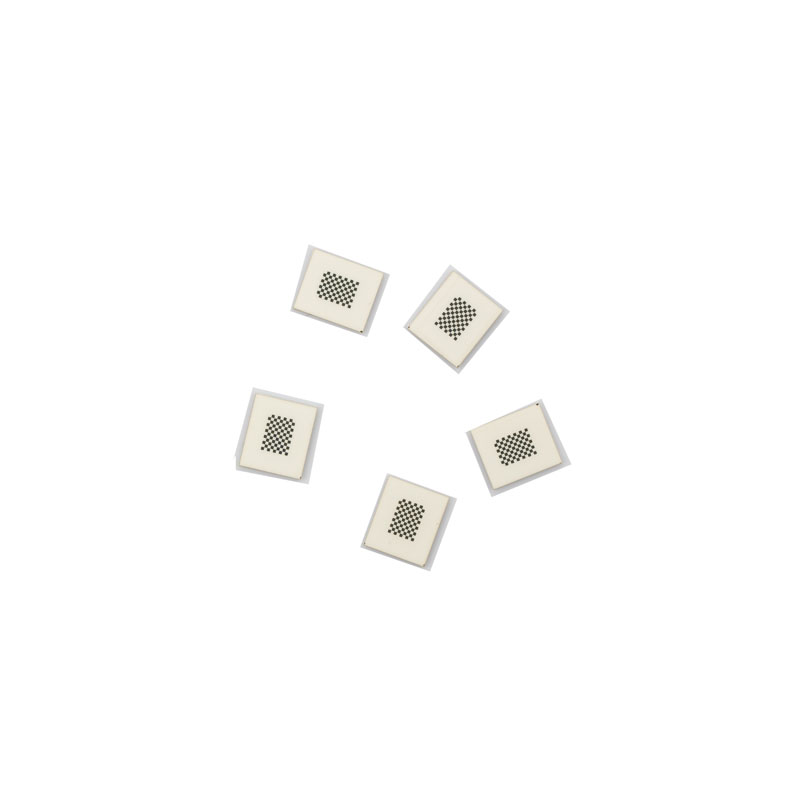

صور المعرض
يتم استخدام لوحة معايرة السيراميك OpenCV 10 مم في رؤية الآلة، وقياس الصور، والقياس التصويري، وإعادة البناء ثلاثي الأبعاد وغيرها من التطبيقات لتصحيح تشويه العدسة؛ تحديد علاقة التحويل بين الحجم الفعلي والبكسلات؛ وتحديد الموقع الهندسي ثلاثي الأبعاد لنقطة ما على سطح الجسم الفضائي وموقعها. العلاقة بين النقاط المتناظرة في الصورة تتطلب إنشاء نموذج هندسي لتصوير الكاميرا. من خلال تصوير الكاميرا للوحة مصفوفة نمط التباعد الثابت وحساب خوارزمية المعايرة، يمكن الحصول على النموذج الهندسي للكاميرا، وذلك للحصول على نتائج قياس وإعادة بناء عالية الدقة. اللوحة المسطحة ذات مصفوفة نمط ثابتة الدرجة هي لوحة المعايرة.
