القاتل المخفي رقم 1: تشويه النقل المرجعي - يمنع بشكل صارم قياسات "الوضعية غير القانونية" في منطقة المحاذاة. في المنطق الهندسي لاختبار CGH، يكون رابط النقل المرجعي صارمًا للغاية: واجهة موجة مقياس التداخل ← تم نقلها إلى سطح حيود CGH ← تم نقلها أخيرًا إلى العدسة قيد الاختبار. هذه سلسلة هندسية مترابطة. في دعم ما بعد البيع، كثيرًا ما نجد أنه في بيانات القياس المقدمة من العملاء، تكون منطقة محاذاة CGH مملوءة بأهداب تداخل كثيفة. تعني هذه الحالة أن CGH ليس في الوضع المادي الذي يتطلبه التصميم؛ تم محاذاة المرجع بشكل غير صحيح بالفعل من الخطوة الأولى (مقياس التداخل إلى CGH). إن أي بيانات سطحية يتم قياسها في ظل هذا "الوضع غير القانوني" ليست فقط غير دقيقة تمامًا ولكنها أيضًا مضللة بشكل خطير لتحليل المشكلة لاحقًا، مما يمثل ممارسة هندسية غير صارمة للغاية.

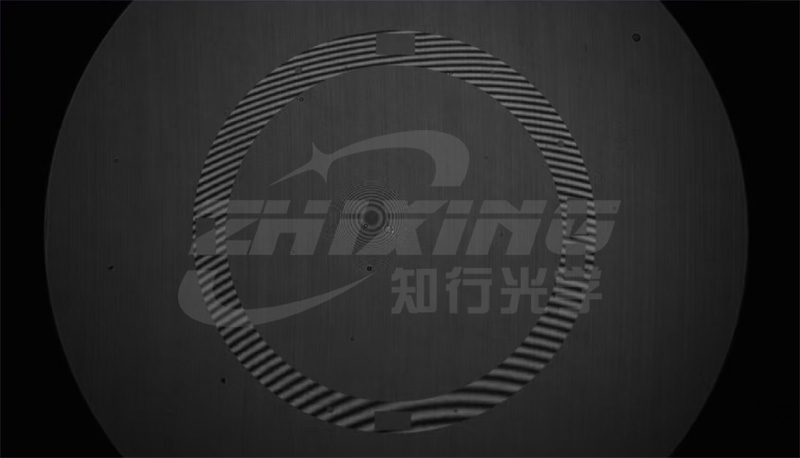

رسم تخطيطي لاختلال المحاذاة
التدابير المضادة: القفل المرجعي القسري والعودة إلى إجراءات التشغيل "الصفرية". لضمان صحة بيانات القياس وصلاحيتها، يجب إنشاء عقلية تشغيلية "لأولوية الوضع": منطقة المحاذاة هي "أمر": منطقة المحاذاة في CGH هي نمط ردود الفعل الفريد الذي يضمن العلاقة المكانية بين مقياس التداخل وCGH. يجب تعديل الهوامش في هذه المنطقة إلى حالة "الهامش الصفري" أو متناثرة قدر الإمكان عن طريق ضبط وضع CGH. الالتزام الصارم بوضعية دليل التعليمات: يجب على المشغلين اتباع الوضعية الأولية المحددة في دليل التعليمات بدقة أثناء الإعداد والضبط. تشير العديد من الحواف في منطقة المحاذاة إلى أن ميل CGH أو السمت أو إزاحة المركز لم تصل بعد إلى الصفر؛ يُحظر تمامًا الحصول على البيانات في ظل هذه الظروف. ضمان تفرد المرجع المادي: فقط عندما يتم تقليل الحواف الموجودة في منطقة المحاذاة إلى الحالة الأكثر تناثرًا ضمن الحدود المادية، يمكن إثبات أن CGH في حالة القياس القياسية المصممة. تعكس البيانات المسجلة في هذا الوقت انحراف واجهة الموجة الناتج عن العدسة قيد الاختبار.
القاتل الخفي الثاني: مرآة "تشوه القوة" - المصدر المهمل للاستجماتيزم. إذا كانت مشكلة المحاذاة عملية، فإن هذه المشكلة تشير مباشرة إلى الكائن الذي يتم اختباره بنفسه. العديد من المرايا شبه الكروية، من أجل تحقيق الوزن الخفيف أو تلبية متطلبات التصميم البصري المحددة، غالبًا ما يكون لها نسبة عرض إلى ارتفاع كبيرة أو تكون مصنوعة من مواد ذات صلابة محدودة نسبيًا. عندما يتم تثبيت هذه المرايا في الأدوات أو وضعها باستخدام طرق دعم محددة، فإن الجاذبية وضغط التثبيت يسببان تشوهًا مباشرًا في جسم المرآة. ما هي النتيجة؟ الاستجماتيزم. وهذا الاستجماتيزم حقيقي وموجود جسديًا - فالمرآة "تضغط" بالفعل على الاستجماتيزم. تكتشفها CGH (المرآة عالية الدقة المعايرة) بحساسية عالية، لكن المشكلة ليست في CGH، ولا في تشطيب سطح المرآة، ولكن في "كيف أصلحت هذه المرآة". العديد من حالات الاستجماتيزم التي "يستحيل تعديلها" في الموقع تنتج في الواقع عن طرق دعم غير صحيحة. الحل: خطوتان لتحديد الجاني. أولاً، ركز على مطابقة صلابة المرآة ونظام الأدوات. بالنسبة للمرايا ذات نسبة العرض إلى الارتفاع الكبيرة، يجب إعطاء التصميم والتحقق من أدوات الاختبار أهمية متساوية لتصنيع المرآة نفسها. إذا قمت بقياس الاستجماتيزم المنتظم بشكل متكرر، فتحقق أولاً من الأدوات وطرق الدعم. ثانيًا، استخدم طريقة تشخيص بسيطة ولكنها فعالة للغاية لتأكيد السبب الجذري - طريقة اختبار CGH الدوارة. مع إبقاء المرآة والتركيب في نفس الوضع، قم بتدوير CGH بزاوية معينة (على سبيل المثال، 90 درجة). إذا ظل اتجاه الاستجماتيزم في مخطط التداخل دون تغيير، فإن CGH نفسه ليس هو المشكلة؛ ينشأ الاستجماتيزم من المرآة أو التثبيت، لذا استمر في التحقق من طريقة التثبيت. إذا كان اتجاه الاستجماتيزم يدور بشكل متزامن مع CGH، فإن المشكلة تكمن في CGH نفسه. يستغرق هذا الاختبار بضع دقائق فقط ولكنه يمكنه إزالة الشكوك حول CGH على الفور، مع تركيز التحقيق على المصدر الحقيقي للمشكلة، مما يجعله أداة قوية للتشخيص في الموقع.

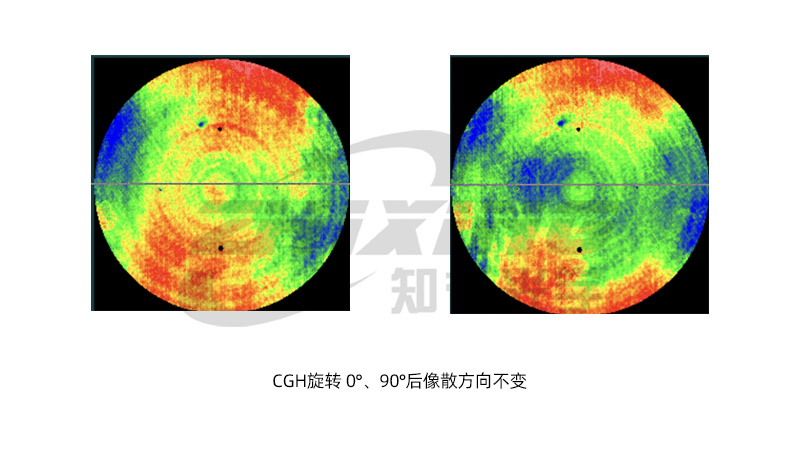

يبقى اتجاه الاستجماتيزم دون تغيير بعد تدوير CGH بمقدار 0 درجة و 90 درجة.
القاتل المخفي رقم 3: المرآة قيد الاختبار لم تكن نظيفة - حتى أفضل معدات الاختبار تكون عرضة للتلوث. قد تبدو هذه المشكلة بسيطة، لكن فرص اكتشافها مرتفعة للغاية، بل إن المهندسين الأكثر خبرة يكونون في بعض الأحيان أكثر عرضة لارتكاب هذا الخطأ. أثناء المعالجة والتعامل والتثبيت، تتراكم حتماً بصمات الأصابع والشحوم وبقايا سائل التلميع وجزيئات الغبار وحتى المواد المتطايرة المتكثفة من الهواء على أسطح المرآة. هذه المواد غير مرئية للعين المجردة تحت ضوء الفلورسنت، ولكن بمجرد دخولها إلى المسار البصري لاختبار CGH، ستظهر على مخطط التداخل على شكل "حفر" سطحية محلية أو "انتفاخات" أو ضوضاء غير منتظمة صغيرة الحجم. الحل: وضع إجراءات موحدة للتنظيف والتحقق. لا تستخدم عبارة "شبه نظيف" كمعيار للحكم. بالنسبة للمرايا قبل الاختبار الدقيق، حدد اختيارًا واضحًا للمذيبات (على سبيل المثال، الإيثانول التحليلي والأسيتون)، وطرق المسح (السحب، المتداول)، وخطوات التأكيد النهائية. إذا أمكن، قم بمسح مناطق مختلفة من سطح المرآة بسرعة تحت المسار البصري للاختبار. إذا اختفى "عيب" موضعي أو تحرك بعد المسح، فهذه ليست مشكلة في شكل السطح. يمكن أن يؤدي تنفيذ هذه الخطوة بدقة إلى توفير قدر كبير من الوقت الذي تقضيه في التلميع غير الضروري. القاتل المخفي الرابع: الحديث المتبادل لترتيب الحيود - تلك "الضوء غير المرغوب فيه" إن CGH هو في الأساس عنصر بصري حيود يولد أوامر حيود متعددة. يتم استخدام ترتيب +1 للكشف، في حين أن الترتيب 0، -1، وحتى أعلى، إذا لم يكن معزولًا، سوف يبتعد عن المسار البصري للقياس، مما يقلل من تباين هامش التداخل وحتى تقديم معلومات طور خاطئة. هذه مشكلة على مستوى التصميم بشكل أساسي، ولكنها غالبًا ما تظهر في الميدان على شكل "هوامش غير واضحة" و"تباين ضعيف" و"أخطاء". تكمن قيمة تردد الموجة الحاملة المصمم جيدًا في الفصل الواضح بين أوامر الحيود المسببة للتداخل. الحل: إذا استبعدت عوامل أخرى وما زالت الحواف "غير واضحة"، فيمكنك التأكد من مخطط تصميم تردد الموجة الحاملة وتقرير التحليل الكمي عن فصل ترتيب الحيود مع مصمم CGH. القاتل المخفي الخامس: التوازن الحراري غير الكافي – قياسات غير دقيقة مع المرايا التي وصلت حديثًا هذه المشكلة تبدو بسيطة، ولكنها تحدث بشكل متكرر جدًا. يتم أخذ المرايا مباشرة من ورشة المعالجة، أو خزان التنظيف، أو خزانة التخزين، ولم تتم معايرة درجة حرارتها بشكل كامل مع بيئة الاختبار قبل وضعها على الجهاز للاختبار. يوجد تدرج في درجة الحرارة داخل المرآة، ويؤدي التشوه الحراري السطحي إلى انحراف مستمر في نتائج القياس - تختلف البيانات المقاسة في الدقائق الخمس الأولى عن تلك التي تم قياسها بعد عشر دقائق؛ هامش التداخل مباشرة بعد بدء التشغيل وبعد التثبيت متطابق تقريبًا. في بعض الأحيان، يجد المشغلون أن البيانات غير صحيحة ويتلاعبون بالعديد من التعديلات، لكن المرآة في الواقع "تتحرك من تلقاء نفسها" - إنها تقترب ببطء من التوازن الحراري. الحل: امنحها الوقت. إنشاء بروتوكول تخزين بدرجة حرارة ثابتة قبل الاختبار، خاصة بالنسبة للمرايا الكبيرة أو السميكة، حيث أن وقت التوازن الحراري قد يكون أطول بكثير مما تتوقعه بشكل بديهي. إذا أمكن، استخدم طرق قياس درجة الحرارة المساعدة للتأكد من استقرار درجة حرارة المرآة قبل بدء الاختبار. كيفية "القبض على الأشباح" بشكل منهجي؟ باختصار، عند مواجهة خطأ أثناء اختبار CGH، فكر في التحقق من الترتيب التالي: هل تم ضبط منطقة المحاذاة بشكل صحيح؟ – إذا كانت منطقة المحاذاة تحتوي على أطراف كثيفة جدًا، فإن خط الأساس الأولي يكون معيبًا. هل المرآة مشوهة بسبب التركيب؟ - التحقق من طريقة التثبيت؛ استخدم طريقة CGH التناوبية لاستبعاد CGH نفسه قبل التركيز على التركيب أو المرآة. هل المرآة نظيفة؟ – تنظيف أي مناطق بها حفر أو انتفاخات أولاً؛ فلا تتعجل في تلميعه إذا لم يكن نظيفاً. هل هناك تداخل في أوامر الحيود؟ – لا تشير الحواف غير الواضحة بالضرورة إلى عدم كفاية شدة الضوء؛ يمكن أن يكون الضوء الشارد موجودا. هل المرآة متوازنة حرارياً؟ - اتركه وقتًا كافيًا للوصول إلى درجة حرارة ثابتة؛ لا تتعجل في هذه العملية. يعد اختبار CGH علمًا صارمًا وممارسة هندسية دقيقة. تابعنا لمعرفة المزيد من التقنيات العملية في اختبار CGH واختبار الأسطح شبه الكروية. ما هي المشاكل الغريبة الأخرى التي واجهتها في الموقع والتي لم تتمكن من حلها بشكل صحيح؟ لا تتردد في مشاركة تجاربك في قسم التعليقات.
