1. الفضاء الجوي: بالنسبة لأنظمة الحمولة النافعة متعددة النطاقات والوصلات الطويلة، يلزم إجراء تقييم مستقل لمجموعات الترحيل (أو قنوات ذات أطوال موجية محددة). ومع ذلك، فقد تم اكتشاف أن هذه الأنظمة تمتلك بطبيعتها انحرافات كبيرة للتعويض عن المجموعات السابقة واللاحقة، والمعوضات التقليدية ببساطة غير قادرة على محاكاة اقتران واجهة الموجة المعقدة.
2. الإلكترونيات الاستهلاكية: أصبحت العدسات متعددة المجموعات شائعة بشكل متزايد في الهواتف الذكية الرائدة، ولكن لا تزال هناك حاجة إلى طرق فعالة للقياس الدقيق للمجموعات الفردية (مثل G2 في نظام ثلاثي المجموعات). غالبًا ما تترك الحلول الوسطى الحالية لمعايير الصناعة المهندسين في معضلة:
"قياس الأداء" للعينات الذهبية: العثور على ما يسمى "بالعينة القياسية" من مجموعة أخرى للاختبار المقترن. ومع ذلك، فإن شكل السطح ودقة التجميع للعينات الذهبية ليست مضمونة تمامًا. إن استخدام "عدم يقين" واحد لقياس "عدم يقين" آخر غالبا ما يؤدي إلى نتائج غير مرضية.
الاختبار الأعمى مع تصوير AA الشامل: التخلي عن فحص العملية والانتقال مباشرة إلى مرحلة المحاذاة النشطة بعد التجميع (AA). ويعني نهج "الصندوق الأعمى" هذا أنه لا يمكن اكتشاف انحرافات شكل السطح الفردي أو الانحرافات المركزية إلا أثناء التصوير النهائي، مما يؤدي إلى خسارة كاملة للرافعة المالية لتحسين الإنتاجية ومراقبة الجودة أثناء العملية. ومع الافتقار إلى أدوات التفتيش الفعالة، يصبح تحسين العائد مستحيلا.
في الواقع، لا نحتاج إلى تصنيع العدسات المادية اللاحقة قبل الاختبار. الاستفادة من قدرات إعادة الإعمار القوية لـCGH(الهولوغرام الحسابي)، يمكننا تحقيق الكشف عن الموضع صفر في حلقة مغلقة على المستوى المادي للمسارات الضوئية غير المكتملة.

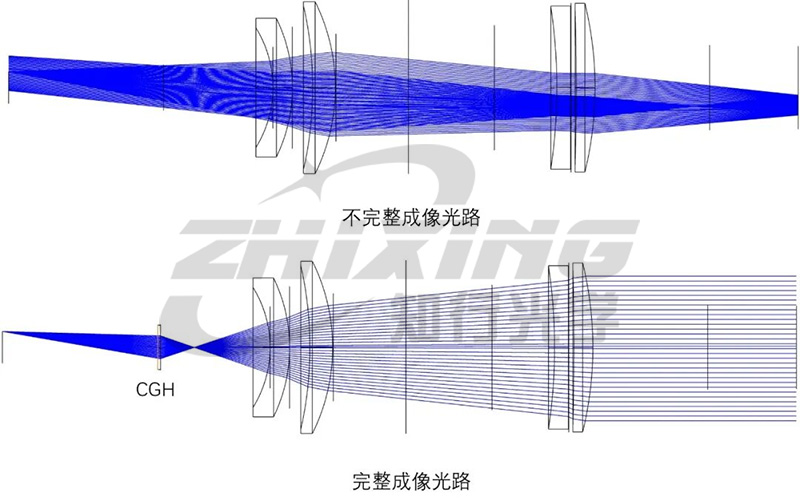

I. إعادة البناء العكسي: تعويض المرحلة عن المسارات البصرية المفقودة
نظرًا لأن مجموعة العدسات قيد الاختبار نفسها تفتقر إلى قدرات التصوير، ويرجع ذلك أساسًا إلى وجود اختلاف طور في المسار البصري يجب تعويضه. في برنامج التصميم، نستخرج الجزء "المفقود" من المسار البصري داخل النظام الكامل ونحدد رياضيًا بدقة تحويل واجهة الموجة وتأثيرات إلغاء الانحراف التي ينبغي أن تنتجها.
يتم في النهاية تشفير توزيعات الطور هذه وحفرها على البنية الدقيقة / النانوية للCGH. أثناء الاختبار،CGH... إنها بمثابة "مجموعة مرآة التصحيح الافتراضية"، حيث تعوض بدقة انحرافات النظام من خلال تأثيرات الحيود واستعادة واجهة الموجة المشوهة إلى واجهة موجة قياسية في الوقت الفعلي.
ثانيا. المزايا الهندسية: ثورة القياس التي جلبتهاCGH
إعادة بناء حلقة التفتيش المغلقة باستخدامCGHهو في الأساس تحسين منطقي لعمليات التجميع والتعديل التقليدية:
1. مسار بصري مبسط، وتجنب تراكم الأخطاء: بالمقارنة مع بناء مجموعات عدسات تعويض مادية ضخمة، يمكن استخدام عدسة واحدة رفيعةCGHيمكن تحقيق استبدال مكافئ، مما يقلل من تراكم أخطاء شكل سطح المكون وأخطاء المحاذاة عند المصدر.
2. المرجع المتكامل، قفل درجات الحرية المكانية:CGHيمكن دمج الصور المجسمة للمحاذاة في المناطق غير العاملة. من خلال عرض "نقاط عين القطة" أو "الشعائر المتقاطعة" الافتراضية، يمكن قفل درجات الحرية الست (X وY وZ وثلاث زوايا دوران) لمجموعة العدسات في الفضاء مباشرة، مما يحقق تحديد موضع دقيق.
3. التقييم في الموقع، وتقليل مخاطر التجميع: أثناء مرحلة التجميع والتعديل للنظام الفرعي، يمكن معاينة أدائه في النظام الكامل مسبقًا باستخدامCGH. إذا تم العثور على تهديب غير طبيعي، فيمكن تصحيحه مباشرة في العملية الحالية، وتجنب تراكم الأخطاء حتى مرحلة التجميع النهائية، مما يحسن بشكل كبير إنتاجية التمريرة الأولى.
ثالثا. الخلاصة: اختراق نقاط التفتيش العمياء، مما يجعل الإنتاجية "مرئية ويمكن التحكم فيها" في مرحلة التجميع والتعديل
لا يكمن التحدي المتمثل في التصنيع البصري الدقيق في كثير من الأحيان في كمال المكونات الفردية، ولكن في تحقيق تقارب المؤشرات على مستوى النظام في ظل قيود هندسية صارمة للغاية.
إن تطبيع قياسات "الأنظمة غير المكتملة" يعني أن طرق التفتيش التقليدية قد وصلت إلى حدودها. القيمة الأساسية لCGHلا يقتصر الأمر على مجرد إكمال مادي، بل من خلال إعادة بناء المرحلة الرقمية، وإنشاء معيار قياس عالي الثقة للعملية الوسيطة "العمياء" سابقًا. إنه يحول انحرافات واجهة الموجة غير المرئية إلى بيانات تعويض قابلة للقياس الكمي ويمكن تتبعها، وبالتالي تحويل التجميع والتعديل من علم قائم على الخبرة يعتمد على "الإحساس" إلى هندسة دقيقة تعتمد على حلقات البيانات المغلقة.
العودة إلى المنطق الهندسي السليم، واستخدام المعايير الحتمية لمعالجة أوجه عدم اليقين في التجميع والتعديل - هذا هو أساس الفحص البصري الحديث.
